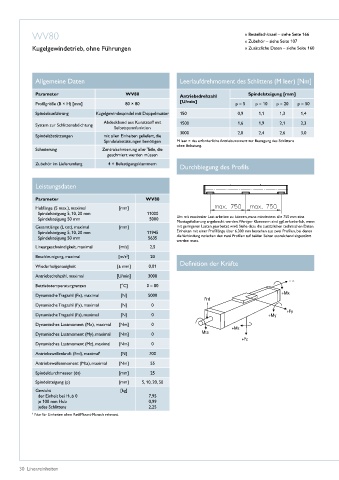

Page 32 - Lineareinheiten
P. 32
WV80 » Bestellschlüssel – siehe Seite 166
» Zubehör – siehe Seite 107
Kugelgewindetrieb, ohne Führungen » Zusätzliche Daten – siehe Seite 160
Allgemeine Daten Leerlaufdrehmoment des Schlittens (M leer) [Nm]
Parameter WV80 Spindelsteigung [mm]
Antriebsdrehzahl
Profilgröße (B × H) [mm] 80 × 80 [U/min] p = 5 p = 10 p = 20 p = 50
Spindelausführung Kugelgewindespindel mit Doppelmutter 150 0,9 1,1 1,3 1,4
Abdeckband aus Kunststoff mit 1500 1,6 1,9 2,1 2,3
System zur Schlittenabdichtung
Selbstspannfunktion
3000 2,0 2,4 2,6 3,0
Spindelabstützungen mit allen Einheiten geliefert, die
Spindelabstützungen benötigen M leer = das erforderliche Antriebsmoment zur Bewegung des Schlittens
ohne Belastung�
Schmierung Zentralschmierung aller Teile, die
geschmiert werden müssen
Zubehör im Lieferumfang 4 × Befestigungsklammern
Durchbiegung des Profils
Leistungsdaten
Parameter WV80
Hublänge (S max�), maximal [mm]
Spindelsteigung 5, 10, 20 mm 11000
Spindelsteigung 50 mm 5000 Um mit maximaler Last arbeiten zu können, muss mindestens alle 750 mm eine
Montagehalterung angebracht werden� Weniger Klammern sind ggf� erforderlich, wenn
Gesamtlänge (L tot), maximal [mm] mit geringeren Lasten gearbeitet wird� Siehe dazu die zusätzlichen technischen Daten�
Spindelsteigung 5, 10, 20 mm 11945 Einheiten mit einer Profillänge über 6�300 mm bestehen aus zwei Profilen, bei denen
Spindelsteigung 50 mm 5635 die Verbindung zwischen den zwei Profilen auf beiden Seiten ausreichend abgestützt
werden muss�
Lineargeschwindigkeit, maximal [m/s] 2,5
Beschleunigung, maximal [m/s ] 20
2
Definition der Kräfte
Wiederholgenauigkeit [± mm] 0,01
Antriebsdrehzahl, maximal [U/min] 3000
Betriebstemperaturgrenzen [°C] 0 – 80
Dynamische Tragzahl (Fx), maximal [N] 5000
Dynamische Tragzahl (Fy), maximal [N] 0
Dynamische Tragzahl (Fz), maximal [N] 0
Dynamisches Lastmoment (Mx), maximal [Nm] 0
Dynamisches Lastmoment (My), maximal [Nm] 0
Dynamisches Lastmoment (Mz), maximal [Nm] 0
Antriebswellenkraft (Frd), maximal 1 [N] 700
Antriebswellenmoment (Mta), maximal [Nm] 55
Spindeldurchmesser (d0) [mm] 25
Spindelsteigung (p) [mm] 5, 10, 20, 50
Gewicht [kg]
der Einheit bei Hub 0 7,95
je 100 mm Hub 0,99
jedes Schlittens 2,25
1 Nur für Einheiten ohne RediMount-Flansch relevant�
