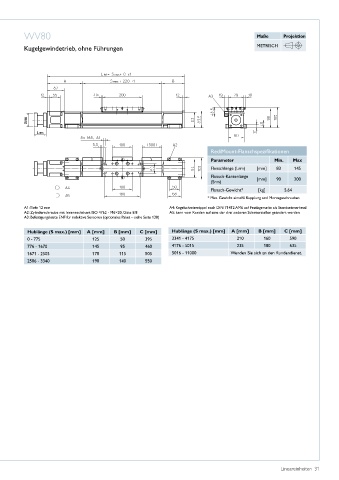

WV80 Maße Projektion
Kugelgewindetrieb, ohne Führungen METRISCH
RediMount-Flanschspezifikationen
Parameter Min. Max
Flanschlänge (Lrm) [mm] 83 145
Flansch-Kantenlänge [mm] 90 200
(Srm)
Flansch-Gewicht* [kg] 5,64
* Max� Gewicht einschl� Kupplung und Montageschrauben
A1: Tiefe 12 mm A4: Kegelschmiernippel nach DIN 71412 AM6 auf Festlagerseite als Standardmerkmal
A2: Zylinderschraube mit Innensechskant ISO 4762 - M6×20, Güte 8�8 A5: kann vom Kunden auf eine der drei anderen Schmierstellen geändert werden
A3: Befestigungsleiste ENF für induktive Sensoren (optionales Paket – siehe Seite 138)
Hublänge (S max.) [mm] A [mm] B [mm] C [mm] Hublänge (S max.) [mm] A [mm] B [mm] C [mm]
0 - 775 125 50 395 3341 - 4175 210 160 590
776 - 1670 145 95 460 4176 - 5015 235 180 635
1671 - 2505 170 115 505 5016 - 11000 Wenden Sie sich an den Kundendienst�
2506 - 3340 190 140 550
