P. 31

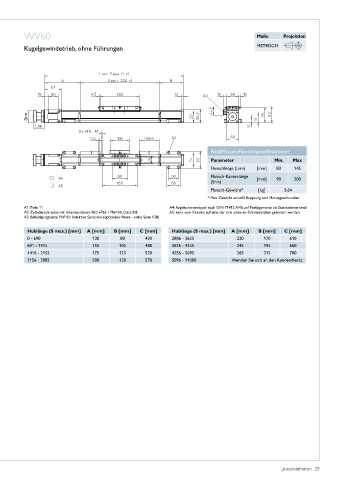

WV60 Maße Projektion
Kugelgewindetrieb, ohne Führungen METRISCH
RediMount-Flanschspezifikationen
Parameter Min. Max
Flanschlänge (Lrm) [mm] 83 145
Flansch-Kantenlänge [mm] 90 200
(Srm)
Flansch-Gewicht* [kg] 5,64
* Max� Gewicht einschl� Kupplung und Montageschrauben
A1: Tiefe 11 A4: Kegelschmiernippel nach DIN 71412 AM6 auf Festlagerseite als Standardmerkmal
A2: Zylinderschraube mit Innensechskant ISO 4762 - M6×20, Güte 8�8 A5: kann vom Kunden auf eine der drei anderen Schmierstellen geändert werden
A3: Befestigungsleiste ENF für induktive Sensoren (optionales Paket – siehe Seite 138)
Hublänge (S max.) [mm] A [mm] B [mm] C [mm] Hublänge (S max.) [mm] A [mm] B [mm] C [mm]
0 - 690 130 80 430 2886 - 3625 220 170 610
691 - 1415 155 105 480 3626 - 4355 245 195 660
1416 - 2155 175 125 520 4256 - 5095 265 215 700
2156 - 2885 200 150 570 5096 - 11000 Wenden Sie sich an den Kundendienst�
Lineareinheiten 29
