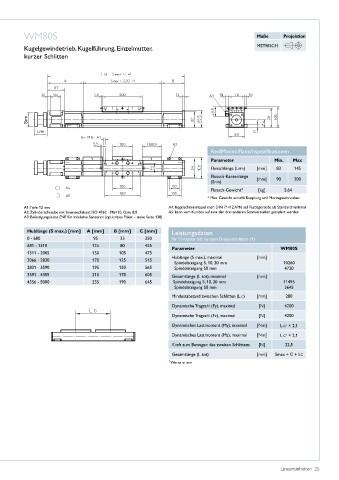

Page 27 - Lineareinheiten

WM80S Maße Projektion

Kugelgewindetrieb, Kugelführung, Einzelmutter, METRISCH
kurzer Schlitten

RediMount-Flanschspezifikationen
Parameter Min. Max
Flanschlänge (Lrm) [mm] 83 145
Flansch-Kantenlänge [mm] 90 200
(Srm)
Flansch-Gewicht* [kg] 5,64
* Max� Gewicht einschl� Kupplung und Montageschrauben
A1: Tiefe 12 mm A4: Kegelschmiernippel nach DIN 71412 AM6 auf Festlagerseite als Standardmerkmal
A2: Zylinderschraube mit Innensechskant ISO 4762 - M6×20, Güte 8�8 A5: kann vom Kunden auf eine der drei anderen Schmierstellen geändert werden
A3: Befestigungsleiste ENF für induktive Sensoren (optionales Paket – siehe Seite 138)

Hublänge (S max.) [mm] A [mm] B [mm] C [mm] Leistungsdaten
0 - 680 95 35 350 für Einheiten mit kurzem Doppelschlitten (Y)
681 - 1310 125 80 425
Parameter WM80S
1311 - 2065 150 105 475
2066 - 2830 170 125 515 Hublänge (S max�), maximal [mm]
Spindelsteigung 5, 10, 20 mm 10260
2831 - 3590 195 150 565 Spindelsteigung 50 mm 4720
3591 - 4355 215 170 605 Gesamtlänge (L tot), maximal [mm]
4356 - 5000 235 190 645 Spindelsteigung 5, 10, 20 mm 11495
Spindelsteigung 50 mm 5645
Mindestabstand zwischen Schlitten (L C) [mm] 280
Dynamische Tragzahl (Fy), maximal [N] 4200

Dynamische Tragzahl (Fz), maximal [N] 4200
Dynamisches Lastmoment (My), maximal [Nm] L C 1 × 2,1
Dynamisches Lastmoment (Mz), maximal [Nm] L C 1 × 2,1
Kraft zum Bewegen des zweiten Schlittens [N] 22,5
Gesamtlänge (L tot) [mm] Smax + C + LC
1 Werte in mm

Lineareinheiten 25
