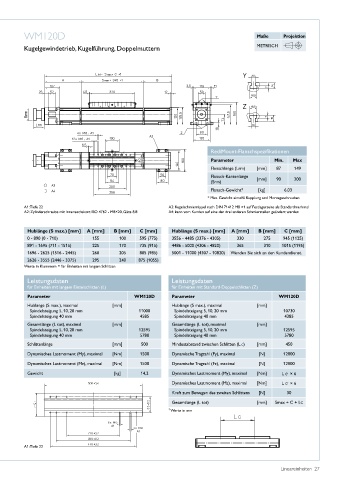

Page 29 - Lineareinheiten

WM120D Maße Projektion

Kugelgewindetrieb, Kugelführung, Doppelmuttern METRISCH

RediMount-Flanschspezifikationen
Parameter Min. Max
Flanschlänge (Lrm) [mm] 87 149
Flansch-Kantenlänge [mm] 90 200
(Srm)
Flansch-Gewicht* [kg] 6,03
* Max� Gewicht einschl� Kupplung und Montageschrauben
A1: Tiefe 22 A3: Kegelschmiernippel nach DIN 71412 M8 ×1 auf Festlagerseite als Standardmerkmal
A2: Zylinderschraube mit Innensechskant ISO 4762 - M8×20, Güte 8�8 A4: kann vom Kunden auf eine der drei anderen Schmierstellen geändert werden

Hublänge (S max.) [mm] A [mm] B [mm] C [mm] Hublänge (S max.) [mm] A [mm] B [mm] C [mm]
0 - 890 (0 - 710) 155 100 595 (775) 3556 - 4485 (3376 - 4305) 330 275 945 (1125)
891 - 1695 (711 - 1515) 225 170 735 (915) 4486 - 5000 (4306 - 4820) 365 310 1015 (1195)
1696 - 2625 (1516 - 2445) 260 205 805 (985) 5001 - 11000 (4307 - 10820) Wenden Sie sich an den Kundendienst�
2626 - 3555 (2446 - 3375) 295 240 875 (1055)
Werte in Klammern = für Einheiten mit langem Schlitten

Leistungsdaten Leistungsdaten
für Einheiten mit langem Einzelschlitten (L) für Einheiten mit Standard-Doppelschlitten (Z)
Parameter WM120D Parameter WM120D
Hublänge (S max�), maximal [mm] Hublänge (S max�), maximal [mm]
Spindelsteigung 5, 10, 20 mm 11000 Spindelsteigung 5, 10, 20 mm 10730
Spindelsteigung 40 mm 4585 Spindelsteigung 40 mm 4385
Gesamtlänge (L tot), maximal [mm] Gesamtlänge (L tot), maximal [mm]
Spindelsteigung 5, 10, 20 mm 12595 Spindelsteigung 5, 10, 20 mm 12595
Spindelsteigung 40 mm 5780 Spindelsteigung 40 mm 5780
Schlittenlänge [mm] 500 Mindestabstand zwischen Schlitten (L C) [mm] 450
Dynamisches Lastmoment (My), maximal [Nm] 1500 Dynamische Tragzahl (Fy), maximal [N] 12000
Dynamisches Lastmoment (Mz), maximal [Nm] 1500 Dynamische Tragzahl (Fz), maximal [N] 12000
Gewicht [kg] 14,2 Dynamisches Lastmoment (My), maximal [Nm] L C 1 × 6
Dynamisches Lastmoment (Mz), maximal [Nm] L C 1 × 6

Kraft zum Bewegen des zweiten Schlittens [N] 30
Gesamtlänge (L tot) [mm] Smax + C + LC
1 Werte in mm

A1: Tiefe 22
