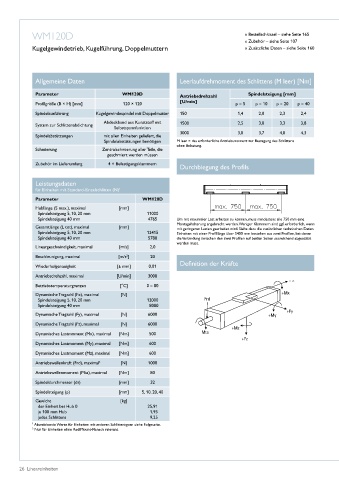

WM120D » Bestellschlüssel – siehe Seite 165
» Zubehör – siehe Seite 107
Kugelgewindetrieb, Kugelführung, Doppelmuttern » Zusätzliche Daten – siehe Seite 160

Allgemeine Daten Leerlaufdrehmoment des Schlittens (M leer) [Nm]

Parameter WM120D Spindelsteigung [mm]
Antriebsdrehzahl
Profilgröße (B × H) [mm] 120 × 120 [U/min] p = 5 p = 10 p = 20 p = 40
Spindelausführung Kugelgewindespindel mit Doppelmutter 150 1,4 2,0 2,3 2,4
Abdeckband aus Kunststoff mit 1500 2,5 3,0 3,3 3,8
System zur Schlittenabdichtung
Selbstspannfunktion
3000 3,0 3,7 4,0 4,3
Spindelabstützungen mit allen Einheiten geliefert, die
Spindelabstützungen benötigen M leer = das erforderliche Antriebsmoment zur Bewegung des Schlittens
ohne Belastung�
Schmierung Zentralschmierung aller Teile, die
geschmiert werden müssen
Zubehör im Lieferumfang 4 × Befestigungsklammern
Durchbiegung des Profils

Leistungsdaten
für Einheiten mit Standard-Einzelschlitten (N) 1
Parameter WM120D
Hublänge (S max�), maximal [mm]
Spindelsteigung 5, 10, 20 mm 11000
Spindelsteigung 40 mm 4765 Um mit maximaler Last arbeiten zu können, muss mindestens alle 750 mm eine
Montagehalterung angebracht werden� Weniger Klammern sind ggf� erforderlich, wenn
Gesamtlänge (L tot), maximal [mm] mit geringeren Lasten gearbeitet wird� Siehe dazu die zusätzlichen technischen Daten�
Spindelsteigung 5, 10, 20 mm 12415 Einheiten mit einer Profillänge über 5400 mm bestehen aus zwei Profilen, bei denen
Spindelsteigung 40 mm 5780 die Verbindung zwischen den zwei Profilen auf beiden Seiten ausreichend abgestützt
werden muss�
Lineargeschwindigkeit, maximal [m/s] 2,0
Beschleunigung, maximal [m/s ] 20
2
Definition der Kräfte
Wiederholgenauigkeit [± mm] 0,01
Antriebsdrehzahl, maximal [U/min] 3000
Betriebstemperaturgrenzen [°C] 0 – 80
Dynamische Tragzahl (Fx), maximal [N]
Spindelsteigung 5, 10, 20 mm 12000
Spindelsteigung 40 mm 8000
Dynamische Tragzahl (Fy), maximal [N] 6000
Dynamische Tragzahl (Fz), maximal [N] 6000

Dynamisches Lastmoment (Mx), maximal [Nm] 500
Dynamisches Lastmoment (My), maximal [Nm] 600
Dynamisches Lastmoment (Mz), maximal [Nm] 600
Antriebswellenkraft (Frd), maximal 2 [N] 1000
Antriebswellenmoment (Mta), maximal [Nm] 80
Spindeldurchmesser (d0) [mm] 32
Spindelsteigung (p) [mm] 5, 10, 20, 40
Gewicht [kg]
der Einheit bei Hub 0 25,91
je 100 mm Hub 1,93
jedes Schlittens 9,25
1 Abweichende Werte für Einheiten mit anderen Schlittentypen siehe Folgeseite�
2 Nur für Einheiten ohne RediMount-Flansch relevant�
