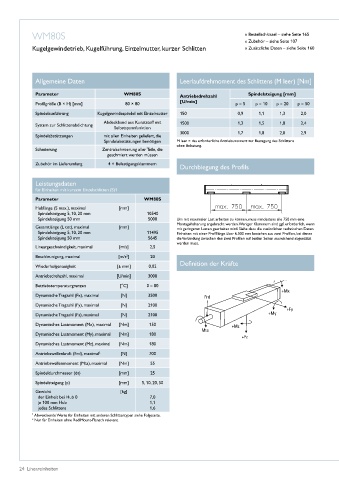

Page 26 - Lineareinheiten

WM80S » Bestellschlüssel – siehe Seite 165
» Zubehör – siehe Seite 107
Kugelgewindetrieb, Kugelführung, Einzelmutter, kurzer Schlitten » Zusätzliche Daten – siehe Seite 160

Allgemeine Daten Leerlaufdrehmoment des Schlittens (M leer) [Nm]

Parameter WM80S Spindelsteigung [mm]
Antriebsdrehzahl
Profilgröße (B × H) [mm] 80 × 80 [U/min] p = 5 p = 10 p = 20 p = 50
Spindelausführung Kugelgewindespindel mit Einzelmutter 150 0,9 1,1 1,3 2,0
Abdeckband aus Kunststoff mit 1500 1,3 1,5 1,8 2,4
System zur Schlittenabdichtung
Selbstspannfunktion
3000 1,7 1,8 2,0 2,9
Spindelabstützungen mit allen Einheiten geliefert, die
Spindelabstützungen benötigen M leer = das erforderliche Antriebsmoment zur Bewegung des Schlittens
ohne Belastung�
Schmierung Zentralschmierung aller Teile, die
geschmiert werden müssen
Zubehör im Lieferumfang 4 × Befestigungsklammern
Durchbiegung des Profils

Leistungsdaten
für Einheiten mit kurzem Einzelschlitten (S)1
Parameter WM80S
Hublänge (S max�), maximal [mm]
Spindelsteigung 5, 10, 20 mm 10540
Spindelsteigung 50 mm 5000 Um mit maximaler Last arbeiten zu können, muss mindestens alle 750 mm eine
Montagehalterung angebracht werden� Weniger Klammern sind ggf� erforderlich, wenn
Gesamtlänge (L tot), maximal [mm] mit geringeren Lasten gearbeitet wird� Siehe dazu die zusätzlichen technischen Daten�
Spindelsteigung 5, 10, 20 mm 11495 Einheiten mit einer Profillänge über 6�300 mm bestehen aus zwei Profilen, bei denen
Spindelsteigung 50 mm 5645 die Verbindung zwischen den zwei Profilen auf beiden Seiten ausreichend abgestützt
werden muss�
Lineargeschwindigkeit, maximal [m/s] 2,5
Beschleunigung, maximal [m/s ] 20
2
Definition der Kräfte
Wiederholgenauigkeit [± mm] 0,02
Antriebsdrehzahl, maximal [U/min] 3000
Betriebstemperaturgrenzen [°C] 0 – 80
Dynamische Tragzahl (Fx), maximal [N] 3500
Dynamische Tragzahl (Fy), maximal [N] 2100
Dynamische Tragzahl (Fz), maximal [N] 2100
Dynamisches Lastmoment (Mx), maximal [Nm] 150

Dynamisches Lastmoment (My), maximal [Nm] 180
Dynamisches Lastmoment (Mz), maximal [Nm] 180
Antriebswellenkraft (Frd), maximal 2 [N] 700
Antriebswellenmoment (Mta), maximal [Nm] 55
Spindeldurchmesser (d0) [mm] 25
Spindelsteigung (p) [mm] 5, 10, 20, 50
Gewicht [kg]
der Einheit bei Hub 0 7,0
je 100 mm Hub 1,1
jedes Schlittens 1,6
1 Abweichende Werte für Einheiten mit anderen Schlittentypen siehe Folgeseite�
Nur für Einheiten ohne RediMount-Flansch relevant�
2

24 Lineareinheiten
