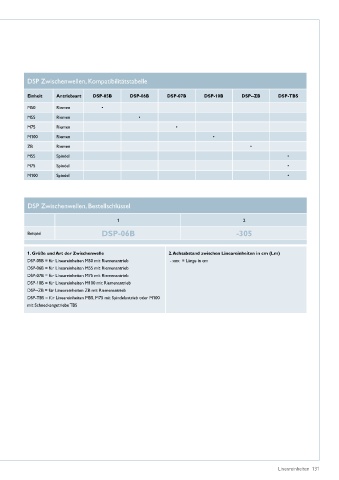

Page 133 - Lineareinheiten
P. 133
DSP Zwischenwellen, Kompatibilitätstabelle
Einheit Antriebsart DSP-05B DSP-06B DSP-07B DSP-10B DSP--ZB DSP-TBS
M50 Riemen •
M55 Riemen •
M75 Riemen •
M100 Riemen •
ZB Riemen •
M55 Spindel •
M75 Spindel •
M100 Spindel •
DSP Zwischenwellen, Bestellschlüssel
1 2
Beispiel DSP-06B -305
1. Größe und Art der Zwischenwelle 2. Achsabstand zwischen Lineareinheiten in cm (Lm)
DSP-05B = für Lineareinheiten M50 mit Riemenantrieb - xxx = Länge in cm
DSP-06B = für Lineareinheiten M55 mit Riemenantrieb
DSP-07B = für Lineareinheiten M75 mit Riemenantrieb
DSP-10B = für Lineareinheiten M100 mit Riemenantrieb
DSP--ZB = für Lineareinheiten ZB mit Riemenantrieb
DSP-TBS = für Lineareinheiten M55, M75 mit Spindelantrieb oder M100
mit Schneckengetriebe TBS
Lineareinheiten 131
