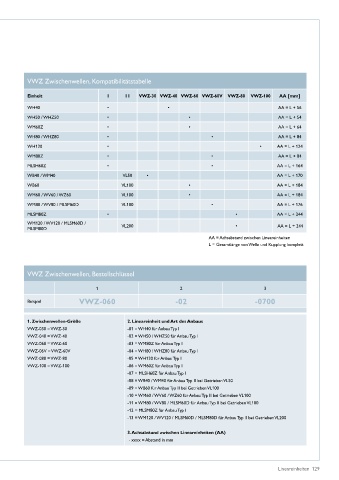

VWZ Zwischenwellen, Kompatibilitätstabelle

Einheit I I I VWZ-30 VWZ-40 VWZ-60 VWZ-60V VWZ-80 VWZ-100 AA [mm]

WH40 • • AA = L + 56
WH50 / WHZ50 • • AA = L + 54
WM60Z • • AA = L + 64
WH80 / WHZ80 • • AA = L + 84

WH120 • • AA = L + 124
WM80Z • • AA = L + 84
MLSH60Z • • AA = L + 164
WB40 / WM40 VL50 • AA = L + 170
WB60 VL100 • AA = L + 184
WM60 / WV60 / WZ60 VL100 • AA = L + 184
WM80 / WV80 / MLSM60D VL100 • AA = L + 176
MLSM80Z • • AA = L + 244
WM120 / WV120 / MLSM60D / VL200 • AA = L + 244
MLSM80D
AA = Achsabstand zwischen Lineareinheiten
L = Gesamtlänge von Welle und Kupplung komplett

VWZ Zwischenwellen, Bestellschlüssel

1 2 3

Beispiel VWZ-060 -02 -0700

1. Zwischenwellen-Größe 2. Lineareinheit und Art des Anbaus
VWZ-030 = VWZ-30 -01 = WH40 für Anbau Typ I
VWZ-040 = VWZ-40 -02 = WH50 / WHZ50 für Anbau Typ I
VWZ-060 = VWZ-60 -03 = WM80Z für Anbau Typ I
VWZ-06V = VWZ-60V -04 = WH80 / WHZ80 für Anbau Typ I
VWZ-080 = VWZ-80 -05 = WH120 für Anbau Typ I
VWZ-100 = VWZ-100 -06 = WM60Z für Anbau Typ I
-07 = MLSH60Z für Anbau Typ I
-08 = WB40 / WM40 für Anbau Typ II bei Getrieben VL50
-09 = WB60 für Anbau Typ II bei Getrieben VL100
-10 = WM60 / WV60 / WZ60 für Anbau Typ II bei Getrieben VL100
-11 = WM80 / WV80 / MLSM60D für Anbau Typ II bei Getrieben VL100
-12 = MLSM80Z für Anbau Typ I
-13 = WM120 / WV120 / MLSM60D / MLSM80D für Anbau Typ II bei Getrieben VL200

3. Achsabstand zwischen Lineareinheiten (AA)
- xxxx = Abstand in mm
