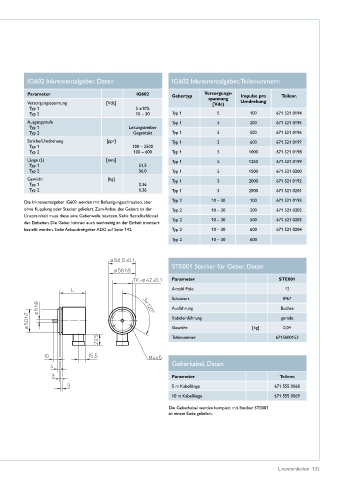

IG602 Inkrementalgeber, Daten IG602 Inkrementalgeber, Teilenummern

Parameter IG602 Gebertyp Versorgungs- Impulse pro Teilenr.
spannung
Versorgungsspannung [Vdc] [Vdc) Umdrehung
Typ 1 5 ±10%
Typ 2 10 – 30 Typ 1 5 100 671 521 0194
Ausgangsstufe Typ 1 5 200 671 521 0195
Typ 1 Leitungstreiber
Typ 2 Gegentakt Typ 1 5 500 671 521 0196
Striche/Umdrehung [ppr] Typ 1 5 600 671 521 0197
Typ 1 100 – 2500
Typ 2 100 – 600 Typ 1 5 1000 671 521 0198
Länge (L) [mm] Typ 1 5 1250 671 521 0199
Typ 1 51,5
Typ 2 56,0 Typ 1 5 1500 671 521 0200
Gewicht [kg] Typ 1 5 2000 671 521 0192
Typ 1 0,36
Typ 2 0,36 Typ 1 5 2500 671 521 0201

Die Inkrementalgeber IG602 werden mit Befestigungsschrauben, aber Typ 2 10 – 30 100 671 521 0193
ohne Kupplung oder Stecker geliefert� Zum Anbau des Gebers an der Typ 2 10 – 30 200 671 521 0202
Lineareinheit muss diese eine Geberwelle besitzen� Siehe Bestellschlüssel
Typ 2 10 – 30 500 671 521 0203
der Einheiten� Die Geber können auch werkseitig an der Einheit montiert
bestellt werden� Siehe Anbaudrehgeber ADG auf Seite 142� Typ 2 10 – 30 600 671 521 0204
Typ 2 10 – 30 600

STE001 Stecker für Geber, Daten

Parameter STE001
Anzahl Pole 12
Schutzart IP67
Ausführung Buchse
Kabeleinführung gerade
Gewicht [kg] 0,04
Teilenummer 6715600153

Geberkabel, Daten

Parameter Teilenr.
5 m Kabellänge 671 555 0068
10 m Kabellänge 671 555 0069

Die Geberkabel werden komplett mit Stecker STE001
an einem Ende geliefert�
