ZUBEHÖR

Getriebe und Antriebszubehör

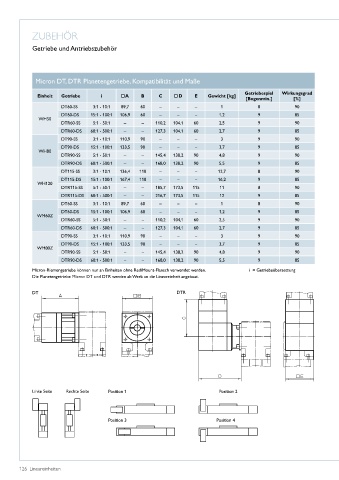

Micron DT, DTR Planetengetriebe, Kompatibilität und Maße

Getriebespiel Wirkungsgrad
Einheit Getriebe i A B C D E Gewicht [kg]
[Bogenmin.] [%]
DT60-SS 3:1 - 10:1 89,7 60 – – – 1 8 90
DT60-DS 15:1 - 100:1 106,9 60 – – – 1,2 9 85
WH50
DTR60-SS 5:1 - 50:1 – – 110,2 104,1 60 2,5 9 90
DTR60-DS 60:1 - 500:1 – – 127,3 104,1 60 2,7 9 85
DT90-SS 3:1 - 10:1 110,9 90 – – – 3 9 90
DT90-DS 15:1 - 100:1 133,5 90 – – – 3,7 9 85
WH80
DTR90-SS 5:1 - 50:1 – – 145,4 138,2 90 4,8 9 90
DTR90-DS 60:1 - 500:1 – – 168,0 138,2 90 5,5 9 85
DT115-SS 3:1 - 10:1 136,4 110 – – – 12,7 8 90
DT115-DS 15:1 - 100:1 167,4 110 – – – 16,2 9 85
WH120
DTR115-SS 5:1 - 50:1 – – 185,7 173,5 115 11 8 90
DTR115-DS 60:1 - 500:1 – – 216,7 173,5 115 12 9 85
DT60-SS 3:1 - 10:1 89,7 60 – – – 1 8 90
DT60-DS 15:1 - 100:1 106,9 60 – – – 1,2 9 85
WM60Z
DTR60-SS 5:1 - 50:1 – – 110,2 104,1 60 2,5 9 90
DTR60-DS 60:1 - 500:1 – – 127,3 104,1 60 2,7 9 85
DT90-SS 3:1 - 10:1 110,9 90 – – – 3 9 90
DT90-DS 15:1 - 100:1 133,5 90 – – – 3,7 9 85
WM80Z
DTR90-SS 5:1 - 50:1 – – 145,4 138,2 90 4,8 9 90
DTR90-DS 60:1 - 500:1 – – 168,0 138,2 90 5,5 9 85

Micron-Riemengetriebe können nur an Einheiten ohne RediMount-Flansch verwendet werden� i = Getriebeübersetzung
Die Planetengetriebe Micron DT und DTR werden ab Werk an die Lineareinheit angebaut�

DT DTR

Linke Seite Rechte Seite Position 1 Position 2

Position 3 Position 4
