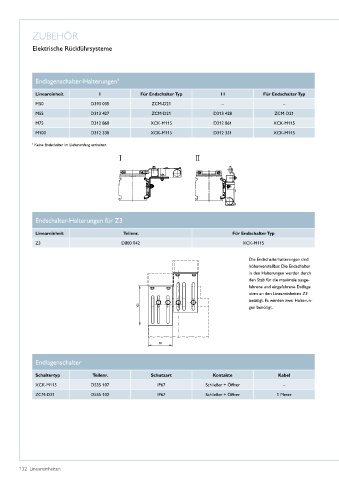

ZUBEHÖR
Elektrische Rückführsysteme
Endlagenschalter-Halterungen 1
Lineareinheit I Für Endschalter Typ I I Für Endschalter Typ
M50 D393 035 ZCM-D21 – –
M55 D313 427 ZCM-D21 D313 428 ZCM-D21
M75 D312 860 XCK-M115 D312 861 XCK-M115
M100 D312 330 XCK-M115 D312 331 XCK-M115
1 Keine Endschalter im Lieferumfang enthalten�
Endschalter-Halterungen für Z3
Lineareinheit Teilenr. Für Endschalter Typ
Z3 D800 042 XCK-M115
Die Endschalterhalterungen sind
höhenverstellbar� Die Endschalter
in den Halterungen werden durch
den Stab für die maximale ausge-
fahrene und eingefahrene Endlage
oben an den Lineareinheiten Z3
betätigt� Es werden zwei Halterun-
gen benötigt�
Endlagenschalter
Schaltertyp Teilenr. Schutzart Kontakte Kabel
XCK-M115 D535 107 IP67 Schließer + Öffner –
ZCM-D21 D535 102 IP67 Schließer + Öffner 1 Meter
