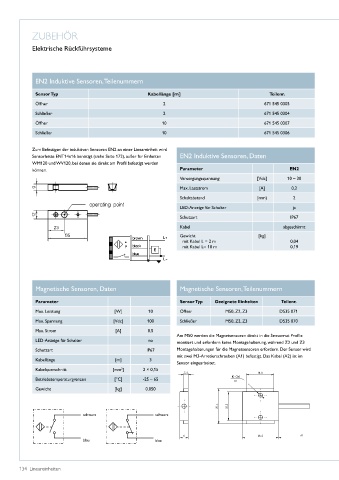

ZUBEHÖR
Elektrische Rückführsysteme
EN2 Induktive Sensoren, Teilenummern
Sensor Typ Kabellänge [m] Teilenr.
Öffner 2 671 545 0305
Schließer 2 671 545 0304
Öffner 10 671 545 0307
Schließer 10 671 545 0306
Zum Befestigen der induktiven Sensoren EN2 an einer Lineareinheit wird
Sensorleiste ENT14x16 benötigt (siehe Seite 172), außer für Einheiten EN2 Induktive Sensoren, Daten
WM120 und WV120, bei denen sie direkt am Profil befestigt werden
können� Parameter EN2
Versorgungsspannung [Vdc] 10 – 30
Max� Laststrom [A] 0,2
Schaltabstand [mm) 2
LED-Anzeige für Schalter ja
Schutzart IP67
Kabel abgeschirmt
Gewicht [kg]
mit Kabel L = 2 m 0,04
mit Kabel L= 10 m 0,19
Magnetische Sensoren, Daten Magnetische Sensoren, Teilenummern
Parameter Sensor Typ Geeignete Einheiten Teilenr.
Max� Leistung [W] 10 Öffner M50, Z2, Z3 D535 071
Max� Spannung [Vdc] 100 Schließer M50, Z2, Z3 D535 070
Max� Strom [A] 0,5
Am M50 werden die Magnetsensoren direkt in die Sensornut Profile
LED-Anzeige für Schalter no montiert und erfordern keine Montagehalterung, während Z2 und Z3
Schutzart IP67 Montagehalterungen für die Magnetsensoren erfordern� Der Sensor wird
mit zwei M3-Arretierschrauben (A1) befestigt� Das Kabel (A2) ist im
Kabellänge [m] 3
Sensor eingearbeitet�
Kabelquerschnitt [mm ] 2 × 0,15
2
Betriebstemperaturgrenzen [°C] -25 – 65
Gewicht [kg] 0�050
schwarz schwarz
blau blau
