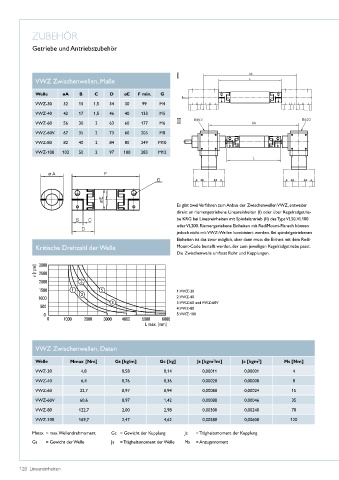

Page 130 - Lineareinheiten

ZUBEHÖR

Getriebe und Antriebszubehör

VWZ Zwischenwellen, Maße

Welle øA B C D øE F min. G
VWZ-30 32 15 1,5 34 30 99 M4
VWZ-40 42 17 1,5 46 40 133 M5
VWZ-60 56 30 2 63 60 177 M6
VWZ-60V 67 35 2 73 60 205 M8

VWZ-80 82 40 2 84 80 249 M10
VWZ-100 102 50 2 97 100 283 M12

Es gibt zwei Verfahren zum Anbau der Zwischenwellen VWZ, entweder
direkt an riemengetriebene Lineareinheiten (I) oder über Kegelradgetrie-
be KRG bei Lineareinheiten mit Spindelantrieb (II) des Typs VL50, VL100
oder VL200� Riemengeriebene Einheiten mit RediMount-Flansch können
jedoch nicht mit VWZ-Wellen kombiniert werden� Bei spindelgetriebenen
Einheiten ist das zwar möglich, aber dann muss die Einheit mit dem Redi-
Kritische Drehzahl der Welle Mount-Code bestellt werden, der zum jeweiligen Kegelradgetriebe passt�
Die Zwischenwelle umfasst Rohr und Kupplungen�

1: VWZ-30
2: VWZ-40
3: VWZ-60 und VWZ-60V
4: VWZ-80
5: VWZ-100

VWZ Zwischenwellen, Daten

2
2
Welle Mmax [Nm] Gs [kg/m] Gc [kg] Js [kgm /m] Jc [kgm ] Ms [Nm]
VWZ-30 4,8 0,58 0,14 0,00011 0,00001 4
VWZ-40 6,4 0,76 0,36 0,00020 0,00008 8
VWZ-60 22,7 0,97 0,94 0,00080 0,00024 15
VWZ-60V 60,6 0,97 1,42 0,00080 0,00046 35
VWZ-80 122,7 2,00 2,98 0,00300 0,00240 70
VWZ-100 169,7 2,47 4,62 0,00580 0,00600 120

Mmax = max� Wellendrehmoment Gc = Gewicht der Kupplung Jc = Trägheitsmoment der Kupplung
Gs = Gewicht der Welle Js = Trägheitsmoment der Welle Ms = Anzugsmoment

128 Lineareinheiten
