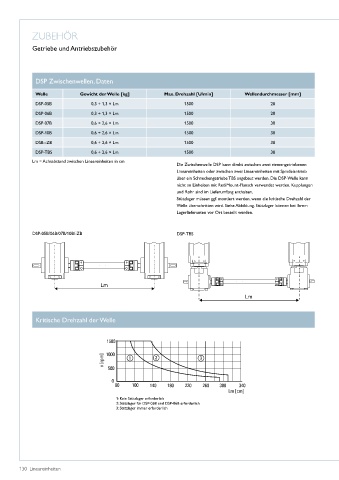

ZUBEHÖR

Getriebe und Antriebszubehör

DSP Zwischenwellen, Daten

Welle Gewicht der Welle [kg] Max. Drehzahl [U/min] Wellendurchmesser [mm]
DSP-05B 0,3 + 1,3 × Lm 1500 20
DSP-06B 0,3 + 1,3 × Lm 1500 20
DSP-07B 0,6 + 2,6 × Lm 1500 30
DSP-10B 0,6 + 2,6 × Lm 1500 30

DSB--ZB 0,6 + 2,6 × Lm 1500 30
DSP-TBS 0,6 + 2,6 × Lm 1500 30
Lm = Achsabstand zwischen Lineareinheiten in cm
Die Zwischenwelle DSP kann direkt zwischen zwei riemengetriebenen
Lineareinheiten oder zwischen zwei Lineareinheiten mit Spindelantrieb
über ein Schneckengetriebe TBS angebaut werden� Die DSP-Welle kann
nicht an Einheiten mit RediMount-Flansch verwendet werden� Kupplungen
und Rohr sind im Lieferumfang enthalten�
Stützlager müssen ggf� montiert werden, wenn die kritische Drehzahl der
Welle überschritten wird� Siehe Abbildung� Stützlager können bei Ihrem
Lagerlieferanten vor Ort bestellt werden�

DSP-05B/06B/07B/10B/-ZB DSP-TBS

Kritische Drehzahl der Welle

1: Kein Stützlager erforderlich
2: Stützlager für DSP-05B und DSP-06B erforderlich
3: Stützlager immer erforderlich
