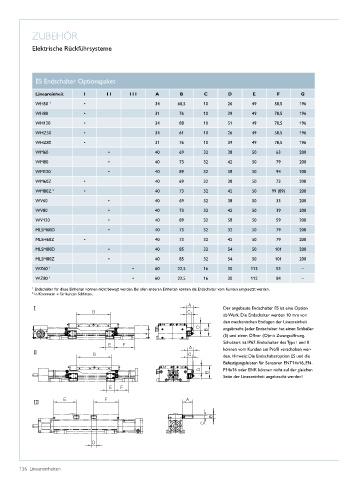

ZUBEHÖR

Elektrische Rückführsysteme

ES Endschalter Optionspaket

Lineareinheit I I I I I I A B C D E F G
WH50 1 • 34 60,5 10 26 49 58,5 196
WH80 • 31 76 10 39 49 78,5 196
WH120 • 34 88 10 51 49 78,5 196
WHZ50 • 34 61 10 26 49 58,5 196

WHZ80 • 31 76 10 39 49 78,5 196
WM60 • 40 69 32 38 50 63 200
WM80 • 40 73 32 42 50 79 200
WM120 • 40 89 32 58 50 94 200
WM60Z • 40 69 32 38 50 73 200
WM80Z 2 • 40 73 32 42 50 99 (89) 200
WV60 • 40 69 32 38 50 33 200

WV80 • 40 73 32 42 50 39 200
WV120 • 40 89 32 58 50 59 200
MLSM60D • 40 73 32 32 50 79 200
MLSH60Z • 40 73 32 42 50 79 200
MLSM80D • 40 85 32 54 50 101 200
MLSM80Z • 40 85 32 54 50 101 200
WZ60 1 • 60 22,5 16 30 113 53 –
WZ80 1 • 60 22,5 16 30 112 84 –

1 Endschalter für diese Einheiten können nicht bewegt werden� Bei allen anderen Einheiten können die Endschalter vom Kunden umgesetzt werden�
In Klammern = für kurzen Schlitten��
2
Der angebaute Endschalter ES ist eine Option
ab Werk� Die Endschalter werden 10 mm von
den mechanischen Endlagen der Lineareinheit
angebracht� Jeder Endschalter hat einen Schließer
(S) und einen Öffner (O)mit Zwangsöffnung�
Schutzart ist IP67� Endschalter des Typs I und II
können vom Kunden am Profil verschoben wer-
den� Hinweis: Die Endschalteroption ES und die
Befestigungsleisten für Sensoren ENT14x16, EN-
F14x16 oder ENK können nicht auf der gleichen
Seite der Lineareinheit angebracht werden!
