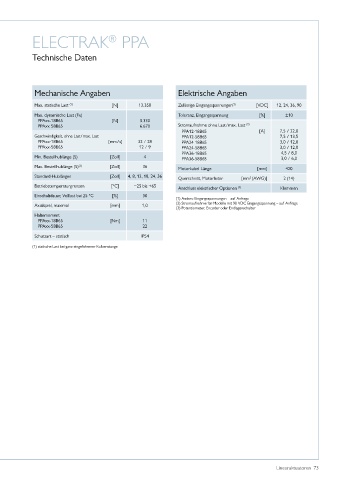

ELECTRAK PPA
®
Technische Daten
Mechanische Angaben Elektrische Angaben
Max� statische Last [N] 13�350 Zulässige Eingangsspannungen (1) [VDC] 12, 24, 36, 90
(1)
Max� dynamische Last (Fx) Toleranz, Eingangsspannung [%] ±10
PPAxx-18B65 [N] 3�330
PPAxx-58B65 6�670 Stromaufnahme ohne Last/max� Last (2)
PPA12-18B65 [A] 7,5 / 22,0
Geschwindigkeit, ohne Last/max� Last PPA12-58B65 7,5 / 13,5
PPAxx-18B65 [mm/s] 32 / 28 PPA24-18B65 3,0 / 12,0
PPAxx-58B65 12 / 9 PPA24-58B65 3,0 / 12,0
PPA36-18B65 4,5 / 8,0
Min� Bestellhublänge (S) [Zoll] 4 PPA36-58B65 3,0 / 6,0
Max� Bestellhublänge (S) (2) [Zoll] 36 Motorkabel-Länge [mm] 420
Standard-Hublängen [Zoll] 4, 8, 12, 18, 24, 36 Querschnitt, Motorleiter [mm (AWG)] 2 (14)
2
Betriebstemperaturgrenzen [°C] −25 bis +65 Anschluss elektrischer Optionen (3) Klemmen
Einschaltdauer, Volllast bei 25 °C [%] 30
(1) Andere Eingangsspannungen – auf Anfrage
Axialspiel, maximal [mm] 1,0 (2) Stromaufnahme für Modelle mit 90 VDC Eingangsspannung – auf Anfrage
(3) Potentiometer, Encoder oder Endlagenschalter
Haltemoment
PPAxx-18B65 [Nm] 11
PPAxx-58B65 22
Schutzart – statisch IP54
(1) statische Last bei ganz eingefahrener Kolbenstange
