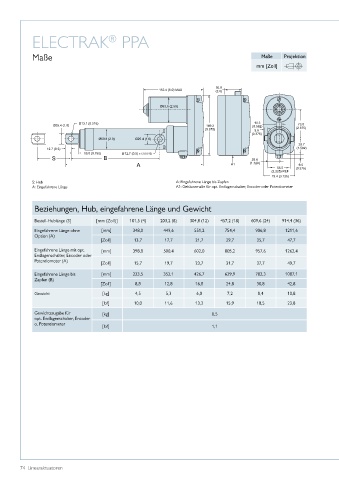

ELECTRAK PPA
®

Maße Maße Projektion

mm [Zoll]

50.8
152.4 (6.0) MAX (2.0)

Ø63.5 (2.50)

Ø13.1 (0.516) 14.3
Ø25.4 (1.0) 149.2 (0.562) 73.0
(5.875) 9.5 (2.875)
(0.375)
Ø50.8 (2.0) Ø25.4 (1.0)
39.7
12.7 (0.5) (1.562)
19.0 (0.750) Ø 12.7 (0.5) ±1.3 (0.512)
S B 28.6
A A1 (1.128) 56.5 9.5
(2.225) REF (0.375)
79.4 (3.126)
S: Hub A: Eingefahrene Länge bis Zapfen
A: Eingefahrene Länge A1: Gehäusemaße für opt� Endlagenschalter, Encoder oder Potentiometer

Beziehungen, Hub, eingefahrene Länge und Gewicht

Bestell-Hublänge (S] [mm (Zoll)] 101,5 (4) 203,2 (8) 304,8 (12) 457,2 (18) 609,6 (24) 914,4 (36)
Eingefahrene Länge ohne [mm] 348,0 449,6 551,2 754,4 906,8 1211,6
Option (A)
[Zoll] 13,7 17,7 21,7 29,7 35,7 47,7
Eingefahrene Länge mit opt� [mm] 398,8 500,4 602,0 805,2 957,6 1262,4
Endlagenschalter, Encoder oder
Potentiometer (A)
[Zoll] 15,7 19,7 23,7 31,7 37,7 49,7
Eingefahrene Länge bis [mm] 223,5 352,1 426,7 629,9 782,3 1087,1
Zapfen (B)
[Zoll] 8,8 12,8 16,8 24,8 30,8 42,8
Gewicht [kg] 4,5 5,3 6,0 7,2 8,4 10,8
[lbf] 10,0 11,6 13,3 15,9 18,5 23,8
Gewichtszugabe für [kg] 0,5
opt� Endlagenschalter, Encoder
o� Potentiometer
[lbf] 1,1
