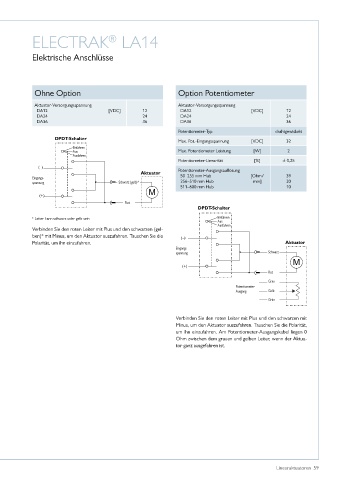

Page 59 - Linearaktuatoren

ELECTRAK LA14
®

Elektrische Anschlüsse

Ohne Option Option Potentiometer

Aktuator-Versorgungsspannung Aktuator-Versorgungsspannung
DA12 [VDC] 12 DA12 [VDC] 12
DA24 24 DA24 24
DA36 36 DA36 36
Potentiometer-Typ drahtgewickelt
DPDT-Schalter
Max� Pot�-Eingangsspannung [VDC] 32
Einfahren
Aus Max� Potentiometer-Leistung [W] 2
Ausfahren
Potentiometer-Linearität [%] ± 0,25
(–)
Aktuator Potentiometer-Ausgangsauflösung
Eingangs- 50–255 mm Hub [Ohm/ 39
spannung Schwarz (gelb)* 256–510 mm Hub mm] 20
511–600 mm Hub 10
(+)
Rot
DPDT-Schalter
* Leiter kann schwarz oder gelb sein Einfahren
Aus
Ausfahren
Verbinden Sie den roten Leiter mit Plus und den schwarzen (gel-
ben)* mit Minus, um den Aktuator auszufahren� Tauschen Sie die (–)
Polarität, um ihn einzufahren� Aktuator
Eingangs-
spannung Schwarz

(+)
Rot
Grau
Potentiometer-
Ausgang Gelb
Grün

Verbinden Sie den roten Leiter mit Plus und den schwarzen mit
Minus, um den Aktuator auszufahren� Tauschen Sie die Polarität,
um ihn einzufahren� Am Potentiometer-Ausgangskabel liegen 0
Ohm zwischen dem grauen und gelben Leiter, wenn der Aktua-
tor ganz ausgefahren ist�
