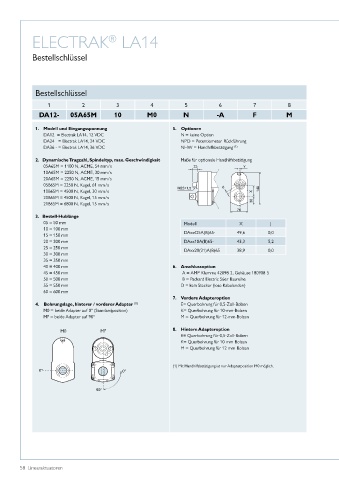

Page 58 - Linearaktuatoren

ELECTRAK LA14
®

Bestellschlüssel

Bestellschlüssel

1 2 3 4 5 6 7 8
DA12- 05A65M 10 M0 N -A F M

1� Modell und Eingangsspannung 5� Optionen
DA12 -= Electrak LA14, 12 VDC N = keine Option
DA24 - = Electrak LA14, 24 VDC NPO = Potentiometer-Rückführung
DA36 - = Electrak LA14, 36 VDC NHW = Handhilfsbetätigung
(1)
2� Dynamische Tragzahl, Spindeltyp, max� Geschwindigkeit Maße für optionale Handhilfsbetätigung
05A65M = 1100 N, ACME, 54 mm/s
10A65M = 2250 N, ACME, 30 mm/s
20A65M = 2250 N, ACME, 15 mm/s
05B65M = 2250 N, Kugel, 61 mm/s
10B65M = 4500 N, Kugel, 30 mm/s
20B65M = 4500 N, Kugel, 15 mm/s
21B65M = 6800 N, Kugel, 15 mm/s

3� Bestell-Hublänge
05 = 50 mm Modell X J
10 = 100 mm
15 = 150 mm DAxxO5A(B)65- 49,6 0,0
20 = 200 mm DAxx10A(B)65- 43,3 5,2
25 = 250 mm DAxx20(21)A(B)65- 38,9 0,0
30 = 300 mm
35 = 350 mm
40 = 400 mm 6� Anschlussoption
45 = 450 mm -A = AMP-Klemme 42098-2, Gehäuse 180908-5
50 = 500 mm -B = Packard Electric 56er-Baureihe
55 = 550 mm D = kein Stecker (lose Kabelenden)
60 = 600 mm
7� Vordere Adapteroption
4� Bohrungslage, hinterer / vorderer Adapter (1) E= Querbohrung für 0,5-Zoll-Bolzen
M0 = beide Adapter auf 0° (Standardposition) K= Querbohrung für 10-mm-Bolzen
MF = beide Adapter auf 90° M = Querbohrung für 12-mm-Bolzen

M0 MF 8� Hintere Adapteroption
E= Querbohrung für 0,5-Zoll-Bolzen
K= Querbohrung für 10-mm-Bolzen
M = Querbohrung für 12-mm-Bolzen

(1) Mit Handhilfsbetätigung ist nur Adapterposition M0 möglich�
