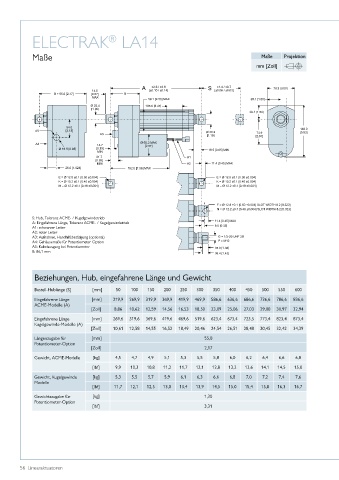

ELECTRAK LA14
®

Maße Maße Projektion

mm [Zoll]

S: Hub, Toleranz ACME- / Kugelgewindetrieb
A: Eingefahrene Länge, Toleranz ACME- / Kugelgewindetrieb
A1: schwarzer Leiter
A2: roter Leiter
A3: Aufnahme, Handhilfsbetätigung (optional)
A4: Gehäusemaße für Potentiometer-Option
A5: Kabelausgang bei Potentiometer
B: 86,1 mm

Beziehungen, Hub, eingefahrene Länge und Gewicht

Bestell-Hublänge (S] [mm] 50 100 150 200 250 300 350 400 450 500 550 600
Eingefahrene Länge [mm] 219,9 269,9 319,9 369,9 419,9 469,9 586,6 636,6 686,6 736,6 786,6 836,6
ACME-Modelle (A)
[Zoll] 8,86 10,62 12,59 14,56 16,53 18,50 23,09 25,06 27,03 29,00 30,97 32,94
Eingefahrene Länge [mm] 269,6 319,6 369,6 419,6 469,6 519,6 623,4 673,4 723,5 773,4 823,4 873,4
Kugelgewinde-Modelle (A)
[Zoll] 10,61 12,58 14,55 16,52 18,49 20,46 24,54 26,51 28,48 30,45 32,42 34,39

Längenzugabe für [mm] 55,0
Potentiometer-Option
[Zoll] 2,17
Gewicht, ACME-Modelle [kg] 4,5 4,7 4,9 5,1 5,3 5,5 5,8 6,0 6,2 6,4 6,6 6,8
[lbf] 9,9 10,3 10,8 11,2 11,7 12,1 12,8 13,2 13,6 14,1 14,5 15,0
Gewicht, Kugelgewinde- [kg] 5,3 5,5 5,7 5,9 6,1 6,3 6,6 6,8 7,0 7,2 7,4 7,6
Modelle
[lbf] 11,7 12,1 12,5 13,0 13,4 13,9 14,5 15,0 15,4 15,8 16,3 16,7
Gewichtszugabe für [kg] 1,30
Potentiometer-Option
[lbf] 3,31
