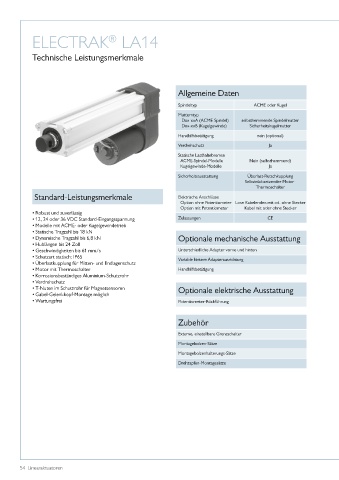

Page 54 - Linearaktuatoren

ELECTRAK LA14
®

Technische Leistungsmerkmale

Allgemeine Daten

Spindeltyp ACME oder Kugel

Mutterntyp
Dxx-xxA (ACME-Spindel) selbsthemmende Spindelmutter
Dxx-xxB (Kugelgewinde) Sicherheitskugelmutter
Handhilfsbetätigung nein (optional)
Verdrehschutz Ja
Statische Lasthaltebremse
ACME-Spindel-Modelle Nein (selbsthemmend)
Kugelgewinde-Modelle Ja
Sicherheitsausstattung Überlast-Rutschkupplung
Selbstrücksetzender Motor-
Thermoschalter
Standard-Leistungsmerkmale Elektrische Anschlüsse
Option ohne Potentiometer Lose Kabelenden mit od� ohne Stecker
Option mit Potentiometer Kabel mit oder ohne Stecker
• Robust und zuverlässig
• 12, 24 oder 36 VDC Standard-Eingangsspannung Zulassungen CE
• Modelle mit ACME- oder Kugelgewindetrieb
• Statische Tragzahl bis 18 kN
• Dynamische Tragzahl bis 6,8 kN Optionale mechanische Ausstattung
• Hublängen bis 24 Zoll
• Geschwindigkeiten bis 61 mm/s Unterschiedliche Adapter vorne und hinten
• Schutzart statisch: IP65 Variable hintere Adapterausrichtung
• Überlastkupplung für Mitten- und Endlagenschutz
• Motor mit Thermoschalter Handhilfsbetätigung
• Korrosionsbeständiges Aluminium-Schutzrohr
• Verdrehschutz
• T-Nuten im Schutzrohr für Magnetsensoren Optionale elektrische Ausstattung
• Gabel-Gelenkkopf-Montage möglich
• Wartungsfrei Potentiometer-Rückführung

Zubehör

Externe, einstellbare Grenzschalter
Montagebolzen-Sätze
Montagebolzenhalterungs-Sätze
Drehzapfen-Montagesätze

54 Linearaktuatoren
