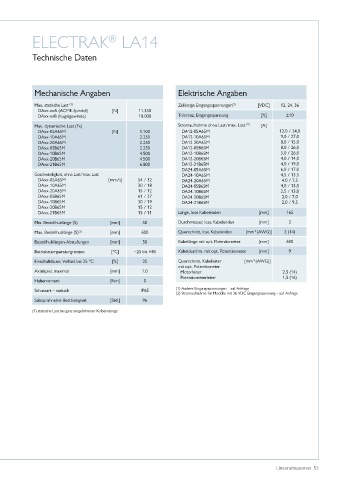

ELECTRAK LA14
®

Technische Daten

Mechanische Angaben Elektrische Angaben

Max� statische Last (1) Zulässige Eingangsspannungen (1) [VDC] 12, 24, 36
DAxx-xxA (ACME-Spindel) [N] 11�350
DAxx-xxB (Kugelgewinde) 18�000 Toleranz, Eingangsspannung [%] ±10
Max� dynamische Last (Fx) Stromaufnahme ohne Last/max� Last (2) [A]
DAxx-05A65M [N] 1�100 DA12-05A65M 12,0 / 34,0
DAxx-10A65M 2�250 DA12-10A65M 9,0 / 27,0
DAxx-20A65M 2�250 DA12-20A65M 8,0 / 15,0
DAxx-05B65M 2�250 DA12-05B65M 8,0 / 26,0
DAxx-10B65M 4�500 DA12-10B65M 5,0 / 26,0
DAxx-20B65M 4�500 DA12-20B65M 4,0 / 14,0
DAxx-21B65M 6�800 DA12-21B65M 4,0 / 19,0
DA24-05A65M 6,0 / 17,0
Geschwindigkeit, ohne Last/max� Last DA24-10A65M 4,5 / 13,5
DAxx-05A65M [mm/s] 54 / 32 DA24-20A65M 4,0 / 7,5
DAxx-10A65M 30 / 18 DA24-05B65M 4,0 / 13,0
DAxx-20A65M 15 / 12 DA24-10B65M 2,5 / 13,0
DAxx-05B65M 61 / 37 DA24-20B65M 2,0 / 7,0
DAxx-10B65M 30 / 19 DA24-21B65M 2,0 / 9,5
DAxx-20B65M 15 / 12
DAxx-21B65M 15 / 11 Länge, lose Kabelenden [mm] 165
Min� Bestellhublänge (S) [mm] 50 Durchmesser, lose Kabelenden [mm] 3
2
Max� Bestellhublänge (S) (2) [mm] 600 Querschnitt, lose Kabelenden [mm (AWG)] 2 (14)
Bestellhublängen-Abstufungen [mm] 50 Kabellänge mit opt� Potentiometer [mm] 600

Betriebstemperaturgrenzen [°C] −25 bis +85 Kabeldurchm� mit opt� Potentiometer [mm] 9
2
Einschaltdauer, Volllast bei 25 °C [%] 25 Querschnitt, Kabelleiter [mm (AWG)]
mit opt� Potentiometer
Axialspiel, maximal [mm] 1,0 Motorleiter 2,5 (14)
Potentiometerleiter 1,5 (16)
Haltemoment [Nm] 0
Schutzart – statisch IP65 (1) Andere Eingangsspannungen – auf Anfrage
(2) Stromaufnahme für Modelle mit 36 VDC Eingangsspannung – auf Anfrage
Salzsprühnebel-Beständigkeit [Std�] 96

(1) statische Last bei ganz eingefahrener Kolbenstange

Linearaktuatoren 55
