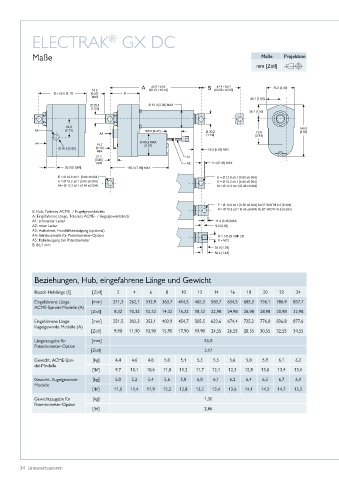

ELECTRAK GX DC
®

Maße Maße Projektion

mm [Zoll]

S: Hub, Toleranz ACME- / Kugelgewindetrieb
A: Eingefahrene Länge, Toleranz ACME- / Kugelgewindetrieb
A1: schwarzer Leiter
A2: roter Leiter
A3: Aufnahme, Handhilfsbetätigung (optional)
A4: Gehäusemaße für Potentiometer-Option
A5: Kabelausgang bei Potentiometer
B: 86,1 mm

Beziehungen, Hub, eingefahrene Länge und Gewicht

Bestell-Hublänge (S] [Zoll] 2 4 6 8 10 12 14 16 18 20 22 24
Eingefahrene Länge [mm] 211,3 262,1 312,9 363,7 414,5 465,3 583,7 634,5 685,3 736,1 786,9 837,7
ACME-Spindel-Modelle (A)
[Zoll] 8,32 10,32 12,32 14,32 16,32 18,32 22,98 24,98 26,98 28,98 30,98 32,98
Eingefahrene Länge [mm] 251,5 302,3 353,1 403,9 454,7 505,5 623,6 674,4 725,2 776,0 826,8 877,6
Kugelgewinde-Modelle (A)
[Zoll] 9,90 11,90 13,90 15,90 17,90 19,90 24,55 26,55 28,55 30,55 32,55 34,55
Längenzugabe für [mm] 55,0
Potentiometer-Option
[Zoll] 2,17
Gewicht, ACME-Spin- [kg] 4,4 4,6 4,8 5,0 5,1 5,3 5,5 5,6 5,8 5,9 6,1 6,2
del-Modelle
[lbf] 9,7 10,1 10,6 11,0 11,2 11,7 12,1 12,3 12,8 13,0 13,4 13,6
Gewicht, Kugelgewinde- [kg] 5,0 5,2 5,4 5,6 5,8 6,0 6,1 6,2 6,4 6,5 6,7 6,9
Modelle
[lbf] 11,0 11,4 11,9 12,3 12,8 13,2 13,4 13,6 14,1 14,3 14,7 15,2
Gewichtszugabe für [kg] 1,30
Potentiometer-Option
[lbf] 2,86
