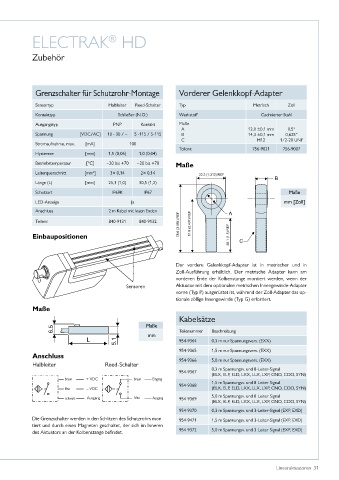

Page 31 - Linearaktuatoren

ELECTRAK HD
®

Zubehör

Grenzschalter für Schutzrohr-Montage Vorderer Gelenkkopf-Adapter

Sensortyp Halbleiter Reed-Schalter Typ Metrisch Zoll
Kontakttyp Schließer (N�O�) Werkstoff Cadmierter Stahl

Ausgangstyp PNP Kontakt Maße
A 12,0 ±0,1 mm 0,5“
Spannung [VDC/AC] 10 - 30 / – 5 -115 / 5-115 B 14,3 ±0,1 mm 0,625“
C M12 1/2-20 UNF
Stromaufnahme, max� [mA] 100
Teilenr� 756-9021 756-9007
Hysterese [mm] 1,5 (0,06) 1,0 (0,04)
Betriebstemperatur [°C] −20 bis +70 −20 bis +70 Maße
Leiterquerschnitt [mm ] 3× 0,14 2× 0,14
2
Länge (L) [mm] 25,3 (1,0) 30,5 (1,2)
Schutzart IP69K IP67 Maße
LED-Anzeige Ja mm [Zoll]
Anschluss 2 m Kabel mit losen Enden
Teilenr� 840-9131 840-9132

Einbaupositionen

Der vordere Gelenkkopf-Adapter ist in metrischer und in
Zoll-Ausführung erhältlich� Der metrische Adapter kann am
vorderen Ende der Kolbenstange montiert werden, wenn der
Sensoren Aktuator mit dem optionalen metrischen Innengewinde-Adapter
vorne (Typ P) ausgerüstet ist, während der Zoll-Adapter das op-
tionale zöllige Innengewinde (Typ G) erfordert�
Maße
Kabelsätze
Maße
Teilenummer Beschreibung
mm
954-9364 0,3 m nur Spannungsvers� (EXX)
954-9365 1,5 m nur Spannungsvers� (EXX)
Anschluss
954-9366 5,0 m nur Spannungsvers� (EXX)
Halbleiter Reed-Schalter
954-9367 0,3 m Spannungsv� und 8-Leiter-Signal
(ELX, ELP, ELD, LXX, LLX, LXP, CNO, COO, SYN)
braun + VDC braun Eingang
954-9368 1,5 m Spannungsv� und 8-Leiter-Signal
blau – VDC (ELX, ELP, ELD, LXX, LLX, LXP, CNO, COO, SYN)
schwarz Ausgang blau Ausgang 954-9369 5,0 m Spannungsv� und 8-Leiter-Signal
(ELX, ELP, ELD, LXX, LLX, LXP, CNO, COO, SYN)
954-9370 0,3 m Spannungsv� und 3-Leiter-Signal (EXP, EXD)
Die Grenzschalter werden in den Schlitzen des Schutzrohrs mon- 954-9471 1,5 m Spannungsv� und 3-Leiter-Signal (EXP, EXD)
tiert und durch einen Magneten geschaltet, der sich im Inneren
des Aktuators an der Kolbenstange befindet� 954-9372 5,0 m Spannungsv� und 3-Leiter-Signal (EXP, EXD)

Linearaktuatoren 31
