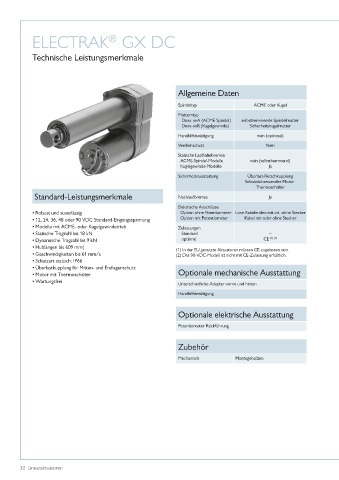

Page 32 - Linearaktuatoren

ELECTRAK GX DC
®

Technische Leistungsmerkmale

Allgemeine Daten

Spindeltyp ACME oder Kugel

Mutterntyp
Dxxx-xxA (ACME-Spindel) selbsthemmende Spindelmutter
Dxxx-xxB (Kugelgewinde) Sicherheitskugelmutter
Handhilfsbetätigung nein (optional)
Verdrehschutz Nein
Statische Lasthaltebremse
ACME-Spindel-Modelle nein (selbsthemmend)
Kugelgewinde-Modelle Ja
Sicherheitsausstattung Überlast-Rutschkupplung
Selbstrücksetzender Motor-
Thermoschalter
Standard-Leistungsmerkmale Nachlaufbremse Ja

Elektrische Anschlüsse
• Robust und zuverlässig Option ohne Potentiometer Lose Kabelenden mit od� ohne Stecker
• 12, 24, 36, 48 oder 90 VDC Standard-Eingangsspannung Option mit Potentiometer Kabel mit oder ohne Stecker
• Modelle mit ACME- oder Kugelgewindetrieb Zulassungen
• Statische Tragzahl bis 18 kN Standard –
• Dynamische Tragzahl bis 9 kN optional CE (1) (2)
• Hublängen bis 609 mm( (1) In der EU genutzte Aktuatoren müssen CE-zugelassen sein�
• Geschwindigkeiten bis 61 mm/s (2) Das 90-VDC-Modell ist nicht mit CE-Zulassung erhältlich�
• Schutzart statisch: IP66
• Überlastkupplung für Mitten- und Endlagenschutz
• Motor mit Thermoschalter Optionale mechanische Ausstattung
• Wartungsfrei
Unterschiedliche Adapter vorne und hinten
Handhilfsbetätigung

Optionale elektrische Ausstattung

Potentiometer-Rückführung

Zubehör

Mechanisch Montagebolzen
