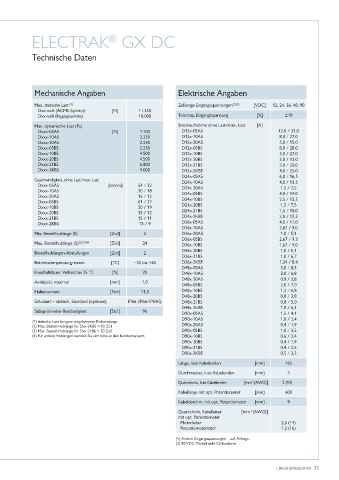

ELECTRAK GX DC
®

Technische Daten

Mechanische Angaben Elektrische Angaben

Max� statische Last (1) Zulässige Eingangsspannungen (1) (2) [VDC] 12, 24, 36, 48, 90
Dxx-xxA (ACME-Spindel) [N] 11�350
Dxx-xxB (Kugelgewinde) 18�000 Toleranz, Eingangsspannung [%] ±10
Max� dynamische Last (Fx) Stromaufnahme ohne Last/max� Last [A]
Dxxx-05A5 [N] 1�100 D12x-05A5 12,0 / 33,0
Dxxx-10A5 2�250 D12x-10A5 8,0 / 27,0
Dxxx-20A5 2�250 D12x-20A5 3,0 / 15,0
Dxxx-05B5 2�250 D12x-05B5 8,0 / 28,0
Dxxx-10B5 4�500 D12x-10B5 5,0 / 27,0
Dxxx-20B5 4�500 D12x-20B5 3,0 / 13,0
Dxxx-21B5 6�800 D12x-21B5 3,0 / 20,0
Dxxx-2KB5 9�000 D12x-2KB5 4,0 / 25,0
D24x-05A5 6,0 / 16,5
Geschwindigkeit, ohne Last/max� Last D24x-10A5 4,0 / 13,5
Dxxx-05A5 [mm/s] 54 / 32 D24x-20A5 1,5 / 7,5
Dxxx-10A5 30 / 18 D24x-05B5 4,0 / 14,0
Dxxx-20A5 15 / 12
Dxxx-05B5 61 / 37 D24x-10B5 2,5 / 13,5
Dxxx-10B5 30 / 19 D24x-20B5 1,5 / 7,5
Dxxx-20B5 15 / 12 D24x-21B5 1,5 / 10,0
Dxxx-21B5 15 / 11 D24x-2KB5 2,0 / 12,5
Dxxx-2KB5 15 / 9 D36x-05A5 4,0 / 11,0
D36x-10A5 2,67 / 9,0
Min� Bestellhublänge (S) [Zoll] 2 D36x-20A5 1,0 / 5,1
D36x-05B5 2,67 / 9,3
Max� Bestellhublänge (S) (2) (3) (4) [Zoll] 24 D36x-10B5 1,67 / 9,0
D36x-20B5 1,0 / 5,1
Bestellhublängen-Abstufungen [Zoll] 2
D36x-21B5 1,0 / 6,7
Betriebstemperaturgrenzen [°C] −25 bis +65 D36x-2KB5 1,34 / 8,4
D48x-05A5 3,0 / 8,3
Einschaltdauer, Volllast bei 25 °C [%] 25 D48x-10A5 2,0 / 6,8
D48x-20A5 0,8 / 3,8
Axialspiel, maximal [mm] 1,0
D48x-05B5 2,0 / 7,0
Haltemoment [Nm] 11,3 D48x-10B5 1,3 / 6,8
D48x-20B5 0,8 / 3,8
Schutzart – statisch, Standard (optional) IP66 (IP66/IP69K) D48x-21B5 0,8 / 5,0
D48x-2KB5 1,0 / 6,3
Salzsprühnebel-Beständigkeit [Std�] 96
D90x-05A5 1,5 / 4,1
D90x-10A5 1,0 / 3,4
(1) statische Last bei ganz eingefahrener Kolbenstange
(2) Max� Bestell-Hublänge für Dxx-2KB5 = 12 Zoll D90x-20A5 0,4 / 1,9
(3) Max� Bestell-Hublänge für Dxx-21B6 = 20 Zoll D90x-05B5 1,0 / 3,5
(4) Für andere Hublängen wenden Sie sich bitte an den Kundensupport D90x-10B5 0,6 / 3,4
D90x-20B5 0,4 / 1,9
D90x-21B5 0,4 / 2,5
D90x-2KB5 0,5 / 3,2
Länge, lose Kabelenden [mm] 165
Durchmesser, lose Kabelenden [mm] 3
Querschnitt, lose Kabelenden [mm (AWG)] 2 (14)
2
Kabellänge mit opt� Potentiometer [mm] 600

Kabeldurchm� mit opt� Potentiometer [mm] 9
Querschnitt, Kabelleiter [mm (AWG)]
2
mit opt� Potentiometer
Motorleiter 2,5 (14)
Potentiometerleiter 1,5 (16)
(1) Andere Eingangsspannungen – auf Anfrage�
(2) 90 VDC-Modell nicht CE-konform�
