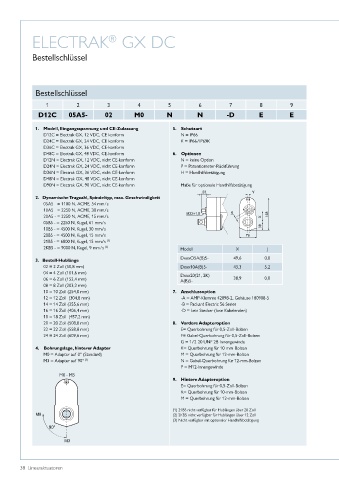

ELECTRAK GX DC
®
Bestellschlüssel
Bestellschlüssel
1 2 3 4 5 6 7 8 9
D12C 05A5- 02 M0 N N -D E E
1� Modell, Eingangsspannung und CE-Zulassung 5� Schutzart
D12C = Electrak GX, 12 VDC, CE-konform N = IP66
D24C = Electrak GX, 24 VDC, CE-konform K = IP66/IP69K
D36C = Electrak GX, 36 VDC, CE-konform
D48C = Electrak GX, 48 VDC, CE-konform 6� Optionen
D12N = Electrak GX, 12 VDC, nicht CE-konform N = keine Option
D24N = Electrak GX, 24 VDC, nicht CE-konform P = Potentiometer-Rückführung
D36N = Electrak GX, 36 VDC, nicht CE-konform H = Handhilfsbetätigung
D48N = Electrak GX, 48 VDC, nicht CE-konform
D90N = Electrak GX, 90 VDC, nicht CE-konform Maße für optionale Handhilfsbetätigung
2� Dynamische Tragzahl, Spindeltyp, max� Geschwindigkeit
05A5 - = 1100 N, ACME, 54 mm/s
10A5 - = 2250 N, ACME, 30 mm/s
20A5 - = 2250 N, ACME, 15 mm/s
05B5 - = 2250 N, Kugel, 61 mm/s
10B5 - = 4500 N, Kugel, 30 mm/s
20B5 - = 4500 N, Kugel, 15 mm/s
21B5 - = 6800 N, Kugel, 15 mm/s (1)
2KB5 - = 9000 N, Kugel, 9 mm/s (2) Modell X J
DxxxO5A(B)5- 49,6 0,0
3� Bestell-Hublänge
02 = 2 Zoll (50,8 mm) Dxxx10A(B)5- 43,3 5,2
04 = 4 Zoll (101,6 mm) Dxxx20(21, 2K)
06 = 6 Zoll (152,4 mm) A(B)5- 38,9 0,0
08 = 8 Zoll (203,2 mm)
10 = 10 Zoll (254,0 mm) 7� Anschlussoption
12 = 12 Zoll (304,8 mm) -A = AMP-Klemme 42098-2, Gehäuse 180908-5
14 = 14 Zoll (355,6 mm) -B = Packard Electric 56 Series
16 = 16 Zoll (406,4 mm) -D = kein Stecker (lose Kabelenden)
18 = 18 Zoll (457,2 mm)
20 = 20 Zoll (508,0 mm) 8� Vordere Adapteroption
22 = 22 Zoll (558,8 mm) E= Querbohrung für 0,5-Zoll-Bolzen
24 = 24 Zoll (609,6 mm) F= Gabel-Querbohrung für 0,5-Zoll-Bolzen
G = 1/2-20 UNF 2B-Innengewinde
4� Bohrungslage, hinterer Adapter K= Querbohrung für 10-mm-Bolzen
M0 = Adapter auf 0° (Standard) M = Querbohrung für 12-mm-Bolzen
M3 = Adapter auf 90° (3) N = Gabel-Querbohrung für 12-mm-Bolzen
P = M12-Innengewinde
M0 - M3
9� Hintere Adapteroption
E= Querbohrung für 0,5-Zoll-Bolzen
K= Querbohrung für 10-mm-Bolzen
M = Querbohrung für 12-mm-Bolzen
(1) 21B5 nicht verfügbar für Hublängen über 20 Zoll
(2) 2KB5 nicht verfügbar für Hublängen über 12 Zoll
(3) Nicht verfügbar mit optionaler Handhilfsbetätigung
