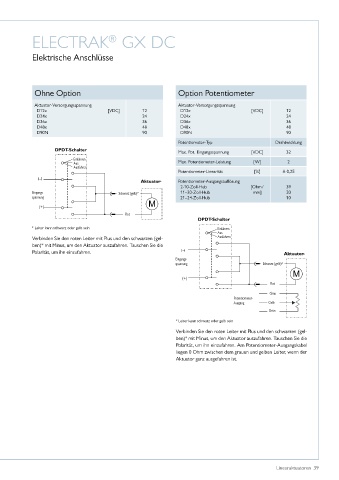

ELECTRAK GX DC
®

Elektrische Anschlüsse

Ohne Option Option Potentiometer

Aktuator-Versorgungsspannung Aktuator-Versorgungsspannung
D12x [VDC] 12 D12x [VDC] 12
D24x 24 D24x 24
D36x 36 D36x 36
D48x 48 D48x 48
D90N 90 D90N 90

Potentiometer-Typ Drahtwicklung
DPDT-Schalter
Max� Pot�-Eingangsspannung [VDC] 32
Einfahren
Aus Max� Potentiometer-Leistung [W] 2
Ausfahren
Potentiometer-Linearität [%] ± 0,25
(–)
Aktuator- Potentiometer-Ausgangsauflösung
2-10-Zoll-Hub [Ohm/ 39
Eingangs- Schwarz (gelb)* 11–20-Zoll-Hub mm] 20
spannung 21–24-Zoll-Hub 10
(+)
Rot
DPDT-Schalter
* Leiter kann schwarz oder gelb sein Einfahren
Aus
Verbinden Sie den roten Leiter mit Plus und den schwarzen (gel- Ausfahren
ben)* mit Minus, um den Aktuator auszufahren� Tauschen Sie die
Polarität, um ihn einzufahren� (–) Aktuator-
Eingangs-
spannung Schwarz (gelb)*

(+)
Rot
Grau
Potentiometer-
Ausgang Gelb
Grün
* Leiter kann schwarz oder gelb sein
Verbinden Sie den roten Leiter mit Plus und den schwarzen (gel-
ben)* mit Minus, um den Aktuator auszufahren� Tauschen Sie die
Polarität, um ihn einzufahren� Am Potentiometer-Ausgangskabel
liegen 0 Ohm zwischen dem grauen und gelben Leiter, wenn der
Aktuator ganz ausgefahren ist�
