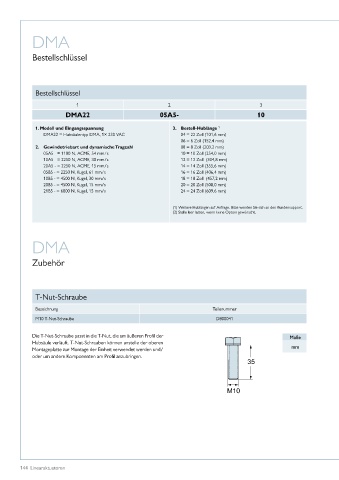

P. 144
DMA
Bestellschlüssel
Bestellschlüssel
1 2 3
DMA22 05A5- 10
1� Modell und Eingangsspannung 3� Bestell-Hublänge 1
DMA22 = Hubsäulentyp DMA, 1× 230 VAC 04 = 22 Zoll (101,6 mm)
06 = 6 Zoll (152,4 mm)
2� Gewindetriebart und dynamische Tragzahl 08 = 8 Zoll (203,2 mm)
05A5 - = 1100 N, ACME, 54 mm/s 10 = 10 Zoll (254,0 mm)
10A5 - = 2250 N, ACME, 30 mm/s 12 = 12 Zoll (304,8 mm)
20A5 - = 2250 N, ACME, 15 mm/s 14 = 14 Zoll (355,6 mm)
05B5 - = 2250 N, Kugel, 61 mm/s 16 = 16 Zoll (406,4 mm)
10B5 - = 4500 N, Kugel, 30 mm/s 18 = 18 Zoll (457,2 mm)
20B5 - = 4500 N, Kugel, 15 mm/s 20 = 20 Zoll (508,0 mm)
21B5 - = 6800 N, Kugel, 15 mm/s 24 = 24 Zoll (609,6 mm)
(1) Weitere Hublängen auf Anfrage� Bitte wenden Sie sich an den Kundensupport�
(2) Stelle leer lassen, wenn keine Option gewünscht�
DMA
Zubehör
T-Nut-Schraube
Bezeichnung Teilenummer
M10 T-Nut-Schraube D800041
Die T-Nut-Schraube passt in die T-Nut, die am äußeren Profil der Maße
Hubsäule verläuft� T-Nut-Schrauben können anstelle der oberen
Montageplatte zur Montage der Einheit verwendet werden und/ mm
oder um andere Komponenten am Profil anzubringen�
144 Linearaktuatoren
