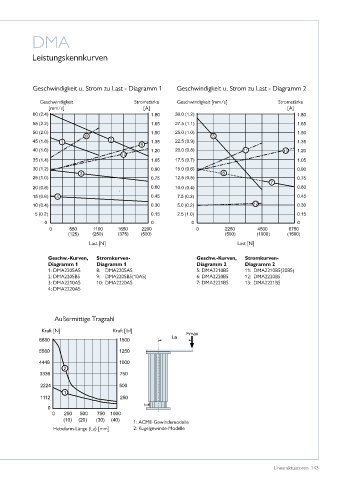

Page 143 - Linearaktuatoren
P. 143
DMA
Leistungskennkurven
Geschwindigkeit u� Strom zu Last - Diagramm 1 Geschwindigkeit u� Strom zu Last - Diagramm 2
Geschwindigkeit Stromstärke Geschwindigkeit [mm/s] Stromstärke
[mm/s] [A] [A]
Last [N] Last [N]
Geschw�-Kurven, Stromkurven- Geschw�-Kurven, Stromkurven-
Diagramm 1 Diagramm 1 Diagramm 2 Diagramm 2
1: DMA2205A5 8: DMA2205A5 5: DMA2210B5 11: DMA2210B5(20B5)
2: DMA2205B5 9: DMA2205B5(10A5) 6: DMA2220B5 12: DMA2220B5
3: DMA2210A5 10: DMA2220A5 7: DMA2221B5 13: DMA2221B5
4: DMA2220A5
Außermittige Tragzahl
Kraft [N] Kraft [lbf]
1: ACME-Gewindemodelle
Hebelarm-Länge (La) [mm] 2: Kugelgewinde-Modelle
Linearaktuatoren 143
