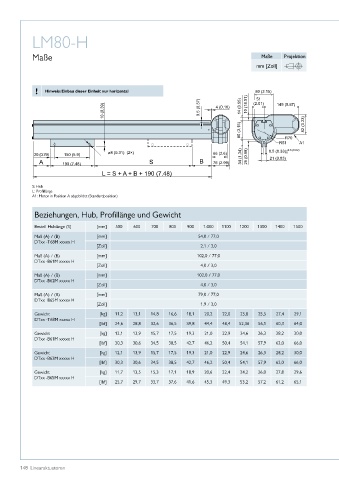

Page 148 - Linearaktuatoren

LM80-H

Maße Maße Projektion

mm [Zoll]

! Hinweis: Einbau dieser Einheit nur horizontal 80 (3.15)
51
10 (0.39) 9 5 (0.37) . 4 (0.16) 14 (0.55) 10 (18.51) (2.01) 149 (5.87)

80 (3.15) 82 (3.23)

R51 R70 A1
20 (0.79) 150 (5.9) ø8 (0.31) (2×) 66 (2.6) 34 (1.34) 25 (0.98) 8 5. (0.33) 0 +0 5.(0.02)
A 190 (7.48) S B 76 (2.99) 21 (0.83)
L= S +A + B + 190 (7.48)

S: Hub
L: Profillänge
A1: Motor in Position A abgebildet (Standardposition)

Beziehungen, Hub, Profillänge und Gewicht

Bestell-Hublänge (S] [mm] 500 600 700 800 900 1�000 1100 1200 1300 1400 1500
Maß (A) / (B) [mm] 54,0 / 77,0
DTxx -T68M xxxxx H
[Zoll] 2,1 / 3,0

Maß (A) / (B) [mm] 102,0 / 77,0
DTxx -B61M xxxxx H
[Zoll] 4,0 / 3,0
Maß (A) / (B) [mm] 102,0 / 77,0
DTxx -B62M xxxxx H
[Zoll] 4,0 / 3,0
Maß (A) / (B) [mm] 79,0 / 77,0
DTxx -B65M xxxxx H
[Zoll] 1,9 / 3,0
Gewicht [kg] 11,2 13,1 14,8 16,6 18,1 20,2 22,0 23,8 25,5 27,4 29,1
DTxx -T68M xxxxx H
[lbf] 24,6 28,8 32,6 36,5 39,8 44,4 48,4 52,36 56,1 60,3 64,0
Gewicht [kg] 12,1 13,9 15,7 17,5 19,3 21,0 22,9 24,6 26,3 28,2 30,0
DTxx -B61M xxxxx H
[lbf] 30,3 30,6 34,5 38,5 42,7 46,2 50,4 54,1 57,9 62,0 66,0
Gewicht [kg] 12,1 13,9 15,7 17,5 19,3 21,0 22,9 24,6 26,3 28,2 30,0
DTxx -B62M xxxxx H
[lbf] 30,3 30,6 34,5 38,5 42,7 46,2 50,4 54,1 57,9 62,0 66,0
Gewicht [kg] 11,7 13,5 15,3 17,1 18,9 20,6 22,4 24,2 26,0 27,8 29,6
DTxx -B65M xxxxx H
[lbf] 25,7 29,7 33,7 37,6 41,6 45,3 49,3 53,2 57,2 61,2 65,1

148 Linearaktuatoren
