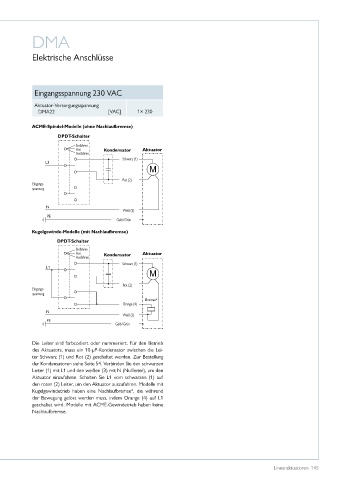

DMA

Elektrische Anschlüsse

Eingangsspannung 230 VAC

Aktuator-Versorgungsspannung
DMA22 [VAC] 1× 230

ACME-Spindel-Modelle (ohne Nachlaufbremse)
DPDT-Schalter
Einfahren
Aus Kondensator Aktuator
Ausfahren
Schwarz (1)
L1

Rot (2)
Eingangs-
spannung

N
Weiß (3)
PE
Gelb/Grün
Kugelgewinde-Modelle (mit Nachlaufbremse)
DPDT-Schalter
Einfahren
Aus Kondensator Aktuator
Ausfahren
Schwarz (1)
L1

Rot (2)
Eingangs-
spannung
Bremse*
Orange (4)
N
Weiß (3)
PE
Gelb/Grün

Die Leiter sind farbcodiert oder nummeriert� Für den Betrieb
des Aktuators, muss ein 10-µF-Kondensator zwischen die Lei-
ter Schwarz (1) und Rot (2) geschaltet werden� Zur Bestellung
der Kondensatoren siehe Seite 54� Verbinden Sie den schwarzen
Leiter (1) mit L1 und den weißen (3) mit N (Nullleiter), um den
Aktuator einzufahren� Schalten Sie L1 vom schwarzen (1) auf
den roten (2) Leiter, um den Aktuator auszufahren� Modelle mit
Kugelgewindetrieb haben eine Nachlaufbremse*, die während
der Bewegung gelöst werden muss, indem Orange (4) auf L1
geschaltet wird� Modelle mit ACME-Gewindetrieb haben keine
Nachlaufbremse�
