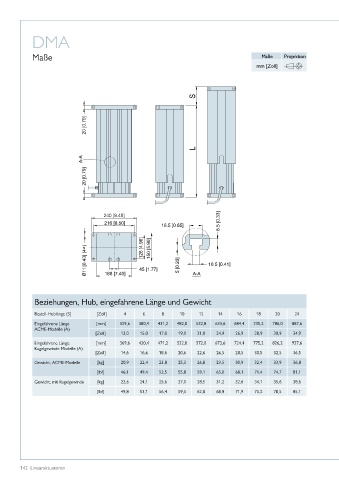

Page 142 - Linearaktuatoren

DMA

Maße Maße Projektion

mm [Zoll]

Beziehungen, Hub, eingefahrene Länge und Gewicht

Bestell-Hublänge (S] [Zoll] 4 6 8 10 12 14 16 18 20 24
Eingefahrene Länge [mm] 329,6 380,4 431,2 482,0 532,8 633,6 684,4 735,2 786,0 887,6
ACME-Modelle (A)
[Zoll] 13,0 15,0 17,0 19,0 21,0 24,9 26,9 28,9 30,9 34,9
Eingefahrene Länge [mm] 369,6 420,4 471,2 522,0 572,8 673,6 724,4 775,2 826,2 927,6
Kugelgewinde-Modelle (A)
[Zoll] 14,6 16,6 18,6 20,6 22,6 26,5 28,5 30,5 32,5 36,5
Gewicht, ACME-Modelle [kg] 20,9 22,4 23,8 25,3 26,8 29,5 30,9 32,4 33,9 36,8
[lbf] 46,1 49,4 52,5 55,8 59,1 65,0 68,1 71,4 74,7 81,1
Gewicht, mit Kugelgewinde [kg] 22,6 24,1 25,6 27,0 28,5 31,2 32,6 34,1 35,6 38,6
[lbf] 49,8 53,1 56,4 59,5 62,8 68,8 71,9 75,2 78,5 85,1

142 Linearaktuatoren
