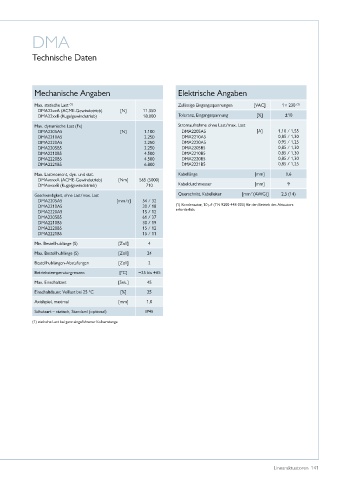

DMA

Technische Daten

Mechanische Angaben Elektrische Angaben

Max� statische Last (1) Zulässige Eingangsspannungen [VAC] 1× 230 (1)
DMA22xxA (ACME-Gewindetrieb) [N] 11�350
DMA22xxB (Kugelgewindetrieb) 18�000 Toleranz, Eingangsspannung [%] ±10
Max� dynamische Last (Fx) Stromaufnahme ohne Last/max� Last
DMA2205A5 [N] 1�100 DMA2205A5 [A] 1,10 / 1,55
DMA2210A5 2�250 DMA2210A5 0,85 / 1,30
DMA2220A5 2�250 DMA2220A5 0,95 / 1,25
DMA2205B5 2�250 DMA2205B5 0,85 / 1,30
DMA2210B5 4�500 DMA2210B5 0,85 / 1,30
DMA2220B5 4�500 DMA2220B5 0,85 / 1,30
DMA2221B5 6�800 DMA2221B5 0,85 / 1,25
Max� Lastmoment, dyn� und stat� Kabellänge [mm] 0,6
DMAxxxxA (ACME-Gewindetrieb) [Nm] 565 (5000)
DMAxxxxB (Kugelgewindetrieb) 710 Kabeldurchmesser [mm] 9
2
Geschwindigkeit, ohne Last/max� Last Querschnitt, Kabelleiter [mm (AWG)] 2,5 (14)
DMA2205A5 [mm/s] 54 / 32
DMA2210A5 30 / 18 (1) Kondensator, 10 µF (TN 9200-448-003) für den Betrieb des Aktuators
erforderlich�
DMA2220A5 15 / 12
DMA2205B5 61 / 37
DMA2210B5 30 / 19
DMA2220B5 15 / 12
DMA2221B5 15 / 11
Min� Bestellhublänge (S) [Zoll] 4
Max� Bestellhublänge (S) [Zoll] 24
Bestellhublängen-Abstufungen [Zoll] 2
Betriebstemperaturgrenzen [°C] −25 bis +65
Max� Einschaltzeit [Sek�] 45
Einschaltdauer, Volllast bei 25 °C [%] 25

Axialspiel, maximal [mm] 1,0
Schutzart – statisch, Standard (optional) IP45
(1) statische Last bei ganz eingefahrener Kolbenstange

Linearaktuatoren 141
