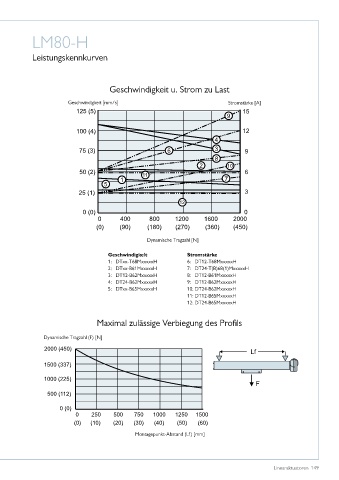

LM80-H
Leistungskennkurven
Geschwindigkeit u� Strom zu Last
Geschwindigkeit [mm/s] Stromstärke [A]
125 (5) 15
9
100 (4) 12
4
75 (3) 6 3 9
8
2 10
50 (2) 6
11
1 7
5
25 (1) 3
12
0 (0) 0
0 400 800 1200 1600 2000
(0) (90) (180) (270) (360) (450)
Dynamische Tragzahl [N]
Geschwindigkeit Stromstärke
1: DTxx-T68MxxxxxH 6: DT12-T68MxxxxxH
2: DTxx-B61MxxxxxH 7: DT24-T(B)68(1)MxxxxxH
3: DT12-B62MxxxxxH 8: DT12-B61MxxxxxH
4: DT24-B62MxxxxxH 9: DT12-B62MxxxxxH
5: DTxx-B65MxxxxxH 10: DT24-B62MxxxxxH
11: DT12-B65MxxxxxH
12: DT24-B65MxxxxxH
Maximal zulässige Verbiegung des Profils
Dynamische Tragzahl (F) [N]
2000 (450) Lf
1500 (337)
1000 (225)
F
500 (112)
0 (0)
0 250 500 750 1000 1250 1500
() (10) (20)0 (30) (40) (50) (60)
Montagepunkt-Abstand (Lf) [mm]
