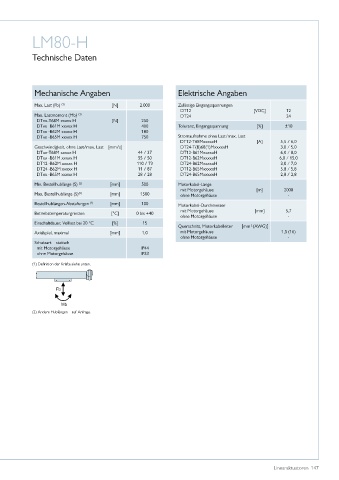

LM80-H
Technische Daten
Mechanische Angaben Elektrische Angaben
Max� Last (Fb) [N] 2�000 Zulässige Eingangsspannungen
(1)
DT12 [VDC] 12
Max� Lastmoment (Mb) DT24 24
(1)
DTxx-T68M xxxxx H [N] 250
DTxx -B61M xxxxx H 400 Toleranz, Eingangsspannung [%] ±10
DTxx -B62M xxxxx H 180
DTxx -B65M xxxxx H 750 Stromaufnahme ohne Last/max� Last
DT12-T68MxxxxxH [A] 5,5 / 6,0
Geschwindigkeit, ohne Last/max� Last [mm/s] DT24-T(B)68(1)MxxxxxH 3,0 / 5,0
DTxx-T68M xxxxx H 44 / 37 DT12-B61MxxxxxH 6,0 / 8,0
DTxx -B61M xxxxx H 55 / 50 DT12-B62MxxxxxH 6,0 / 15,0
DT12 -B62M xxxxx H 110 / 73 DT24-B62MxxxxxH 3,0 / 7,0
DT24 -B62M xxxxx H 11 / 87 DT12-B65MxxxxxH 5,8 / 5,8
DTxx -B65M xxxxx H 28 / 28 DT24-B65MxxxxxH 2,8 / 2,8
Min� Bestellhublänge (S) (2) [mm] 500 Motorkabel-Länge
mit Motorgehäuse [m] 2000
Max� Bestellhublänge (S) (2) [mm] 1500 ohne Motorgehäuse -
Bestellhublängen-Abstufungen (2) [mm] 100 Motorkabel-Durchmesser
mit Motorgehäuse [mm] 5,7
Betriebstemperaturgrenzen [°C] 0 bis +40
ohne Motorgehäuse -
Einschaltdauer, Volllast bei 20 °C [%] 15
2
Querschnitt, Motorkabelleiter [mm (AWG)]
Axialspiel, maximal [mm] 1,0 mit Motorgehäuse 1,5 (16)
ohne Motorgehäuse -
Schutzart – statisch
mit Motorgehäuse IP44
ohne Motorgehäuse IP33
(1) Definition der Kräfte siehe unten�
(2) Andere Hublängen – auf Anfrage�
