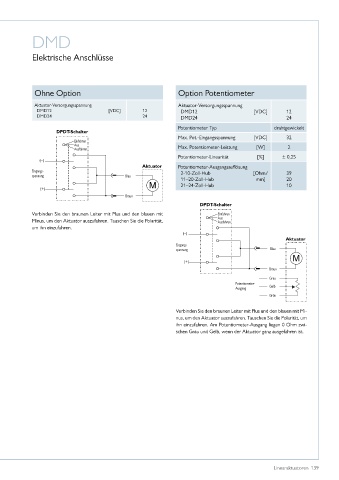

Page 139 - Linearaktuatoren

DMD

Elektrische Anschlüsse

Ohne Option Option Potentiometer

Aktuator-Versorgungsspannung Aktuator-Versorgungsspannung
DMD12 [VDC] 12 DMD12 [VDC] 12
DMD24 24 DMD24 24
Potentiometer-Typ drahtgewickelt
DPDT-Schalter
Max� Pot�-Eingangsspannung [VDC] 32
Einfahren
Aus Max� Potentiometer-Leistung [W] 2
Ausfahren
Potentiometer-Linearität [%] ± 0,25
(–)
Aktuator Potentiometer-Ausgangsauflösung
Eingangs- 2-10-Zoll-Hub [Ohm/ 39
spannung Blau
11–20-Zoll-Hub mm] 20
21–24-Zoll-Hub 10
(+)
Braun
DPDT-Schalter
Verbinden Sie den braunen Leiter mit Plus und den blauen mit Einfahren
Minus, um den Aktuator auszufahren� Tauschen Sie die Polarität, Aus
Ausfahren
um ihn einzufahren�
(–)
Aktuator
Eingangs-
spannung Blau

(+)
Braun
Grau
Potentiometer-
Ausgang Gelb
Grün

Verbinden Sie den braunen Leiter mit Plus und den blauen mit Mi-
nus, um den Aktuator auszufahren� Tauschen Sie die Polarität, um
ihn einzufahren� Am Potentiometer-Ausgang liegen 0 Ohm zwi-
schen Grau und Gelb, wenn der Aktuator ganz ausgefahren ist�

Linearaktuatoren 139
