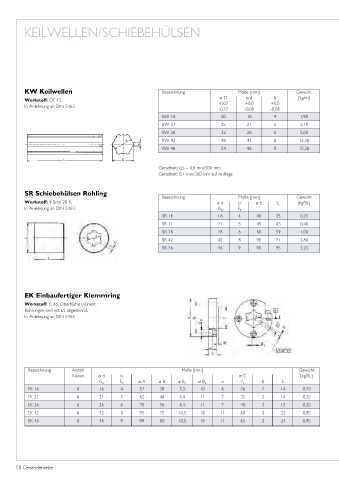

KEILWELLEN/SCHIEBEHÜLSEN

KW Keilwellen Bezeichnung Maße [mm] Gewicht
ø D ø d b [kg/m]
Werkstoff: CK 45.
-0,07 +0,0 +0,0
In Anlehnung an DIN 5463.
-0,27 -0,08 -0,08
KW 16 20 16 4 1,90
KW 21 25 21 5 2,10
KW 26 32 26 6 5,00
KW 42 48 42 8 12,30
KW 46 54 46 9 15,30

Geradheit: 0,5 – 0,6 mm/300 mm
Geradheit: 0,1 mm/300 mm auf Anfrage

SR Schiebehülsen Rohling
Bezeichnung Maße [mm] Gewicht
Werkstoff: 9 Smn 28 K. ø d b ø E L [kg/St.]
In Anlehnung an DIN 5463. G 6 F 9
SR 16 16 4 40 35 0,25
SR 21 21 5 45 43 0,40
SR 26 26 6 60 59 1,00
SR 42 42 8 90 71 2,60
SR 46 46 9 90 95 3,25

EK Einbaufertiger Klemmring
Werkstoff: C 45, Oberfläche brüniert.
Bohrungen sind mit ES abgestimmt.
In Anlehnung an DIN 5463.

Bezeichnung Anzahl Maße [mm] Gewicht
Nuten ø d b ø C [kg/St.]
G 6 F 9 ø A ø B ø B 1 ø B 2 e f 7 K L
EK 16 6 16 4 52 38 5,3 10 6 26 2 14 0,20
EK 21 6 21 5 62 48 6,4 11 7 35 3 14 0,25
EK 26 6 26 6 70 56 6,4 11 7 40 3 15 0,25
EK 42 8 42 8 95 75 10,5 18 11 60 3 22 0,85
EK 46 8 46 9 99 80 10,5 18 11 65 3 24 0,95
