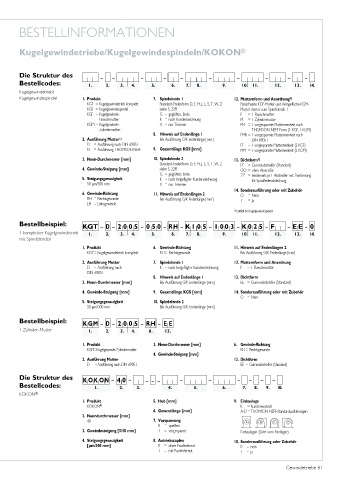

Page 61 - Gewindetriebe

BESTELLINFORMATIONEN

Kugelgewindetriebe/Kugelgewindespindeln/KOKON ®

Die Struktur des
Bestellcodes: 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14.
Kugelgewindetrieb/
Kugelgewindespindel 1. Produkt 7. Spindelende 1 12. Mutternform und Anordnung 1)
KGT = Kugelgewindetrieb komplett Standard-Endenform D, F, H, J, L, S, T, W, Z Flanschseite KGF-Mutter und Anlagefläche KGM-
KGS = Kugelgewindespindel siehe S. 22ff Mutter immer zum Spindelende 1
KGF = Kugelgewinde- G= geglühtes Ende F = 1 Flanschmutter
Flanschmutter K= nach Kundenzeichnung M = 1 Zylindermutter
KGM = Kugelgewinde- X= nur Trennen FM = 1 vorgespannte Mutterneinheit nach
Zylindermutter THOMSON NEFF Form (1 KGF, 1 KGM)
8. Hinweis auf Endenlänge 1 FMB = 1 vorgespannte Mutterneinheit nach
2. Ausführung Mutter 1) Bei Ausführung G/K Endenlänge [mm] DIN 69051
D = Ausführung nach DIN 69051 FF = 1 vorgespannte Mutterneinheit (2 KGF)
N = Ausführung THOMSON NEFF 9. Gesamtlänge KGS [mm] MM = 1 vorgespannte Mutterneinheit (2 KGM)
3. Nenn-Durchmesser [mm] 10. Spindelende 2 13. Dichtform 1)
Standard-Endenform D, F, H, J, L, S, T, W, Z EE = Gummiabstreifer (Standard)
4. Gewinde-Steigung [mm] siehe S. 22ff OO = ohne Abstreifer
G= geglühtes Ende ZZ = beiderseits je 1 Abstreifer mit Zentrierung
5. Steigungsgenauigkeit K= nach beigefügter Kundenzeichnung für Spiralfederabdeckung
50 µm/300 mm X= nur Trennen
14. Sonderausführung oder mit Zubehör
6. Gewinde-Richtung 11. Hinweis auf Endenlängen 2 O = Nein
RH = Rechtsgewinde Bei Ausführung G/K Endenlänge [mm] 1 = Ja
LH = Linksgewinde
1) Entfällt bei Kugelgewindespindel
Bestellbeispiel: KGT D 20 0 5 05 0 RH K1 0 5 10 03 K0 2 5 F EE 0

1 kompletter Kugelgewindetrieb 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14.
mit Spindelenden
1. Produkt 6. Gewinde-Richtung 11. Hinweis auf Endenlängen 2
KGT= Kugelgewindetrieb komplett RH= Rechtsgewinde Bei Ausführung G/K Endenlänge [mm]
2. Ausführung Mutter 7. Spindelende 1 12. Mutternform und Anordnung
D = Ausführung nach K= nach beigefügter Kundenzeichnung F = 1 Flanschmutter
DIN 69051
8. Hinweis auf Endenlänge 1 13. Dichtform
3. Nenn-Durchmesser [mm] Bei Ausführung G/K Endenlänge [mm] EE = Gummiabstreifer (Standard)
4. Gewinde-Steigung [mm] 9. Gesamtlänge KGS [mm] 14. Sonderausführung oder mit Zubehör
O = Nein
5. Steigungsgenauigkeit 10. Spindelende 2
50 µm/300 mm Bei Ausführung G/K Endenlänge [mm]

Bestellbeispiel: KGM D 20 0 5 RH EE
1 Zylinder-Mutter 1. 2. 3. 4. 6. 13.

1. Produkt 3. Nenn-Durchmesser [mm] 6. Gewinde-Richtung
KGM=Kugelgewinde-Zylindermutter RH= Rechtsgewinde
4. Gewinde-Steigung [mm]
2. Ausführung Mutter 13. Dichtform
D =Ausführung nach DIN 69051 EE = Gummiabstreifer (Standard)
Die Struktur des KOK ON 40
Bestellcodes: 1. 2. 3. 4. 5. 6. 7. 8. 9. 10.
KOKON ®
1. Produkt 5. Hub [mm] 9. Einbaulage
KOKON ® K = Kundenwunsch
6. Gesamtlänge [mm] A-D = THOMSON NEFF-Standardausführungen
2. Nenndurchmesser [mm]
40 7. Vorspannung
0 = spielfrei
3. Gewindesteigung [5/10 mm] 1 = vorgespannt Einbaulagen (Sicht vom Festlager)
4. Steigungsgenauigkeit 8. Antriebszapfen 10. Sonderausführung oder Zubehör
[µm/300 mm] 0 = ohne Passfedernut 0 = nein
1 = mit Passfedernut 1 = ja
