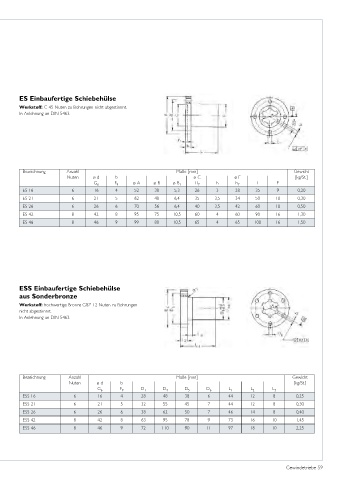

ES Einbaufertige Schiebehülse
Werkstoff: C 45 Nuten zu Bohrungen nicht abgestimmt.
In Anlehnung an DIN 5463.

Bezeichnung Anzahl Maße [mm] Gewicht
Nuten ø d b ø C ø F [kg/St.]
G 6 F 9 ø A ø B ø B 1 H 7 h h 7 L E
ES 16 6 16 4 52 38 5,3 26 3 28 35 9 0,20
ES 21 6 21 5 62 48 6,4 35 3,5 34 50 10 0,30
ES 26 6 26 6 70 56 6,4 40 3,5 42 60 10 0,50
ES 42 8 42 8 95 75 10,5 60 4 60 90 16 1,30
ES 46 8 46 9 99 80 10,5 65 4 65 100 16 1,50

ESS Einbaufertige Schiebehülse
aus Sonderbronze
Werkstoff: hochwertige Bronze GBZ 12 Nuten zu Bohrungen
nicht abgestimmt.
In Anlehnung an DIN 5463.

Bezeichnung Anzahl Maße [mm] Gewicht
Nuten ø d b [kg/St.]
G 6 F 9 D 1 D 4 D 5 D 6 L 1 L 2 L 3
ESS 16 6 16 4 28 48 38 6 44 12 8 0,25
ESS 21 6 21 5 32 55 45 7 44 12 8 0,30
ESS 26 6 26 6 38 62 50 7 46 14 8 0,40
ESS 42 8 42 8 63 95 78 9 73 16 10 1,45
ESS 46 8 46 9 72 110 90 11 97 18 10 2,25
