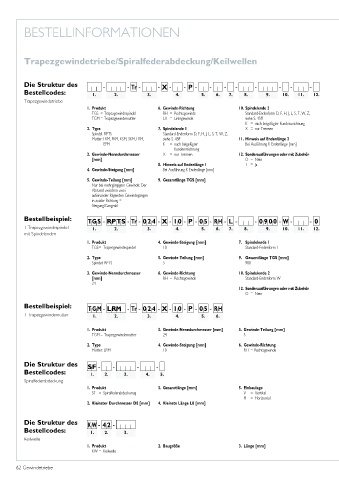

BESTELLINFORMATIONEN

Trapezgewindetriebe/Spiralfederabdeckung/Keilwellen

Die Struktur des Tr X P
Bestellcodes: 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12.
Trapezgewindetriebe
1. Produkt 6. Gewinde-Richtung 10. Spindelende 2
TGS = Trapezgewindespindel RH = Rechtsgewinde Standard-Endenform D, F, H, J, L, S, T, W, Z,
TGM = Trapezgewindemutter LH = Linksgewinde siehe S. 45ff
K= nach beigefügter Kundenzeichnung
2. Type 7. Spindelende 1 X= nur Trennen
Spindel: RPTS Standard-Endenform D, F, H, J, L, S, T, W, Z,
Mutter: LKM, EKM, KSM, SKM, LRM, siehe S. 45ff 11. Hinweis auf Endenlänge 2
EFM K = nach beigefügter Bei Ausführung K Endenlänge [mm]
Kundenzeichnung
3. Gewinde-Nenndurchmesser X = nur Trennen 12. Sonderausführungen oder mit Zubehör
[mm] O= Nein
8. Hinweis auf Endenlänge 1 1= Ja
4. Gewinde-Steigung [mm] Bei Ausführung K Endenlänge [mm]
5. Gewinde-Teilung [mm] 9. Gesamtlänge TGS [mm]
Nur bei mehrgängigem Gewinde: Der
Abstand zwischen zwei
aufeinander folgenden Gewindegängen
in axialer Richtung =
Steigung/Gangzahl
Bestellbeispiel: TGS RPTS Tr 024 X 10 P 05 RH L 09 00 W 0
1 Trapezgewindespindel 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12.
mit Spindelenden
1. Produkt 4. Gewinde-Steigung [mm] 7. Spindelende 1
TGS= Trapezgewindespindel 10 Standard-Endenform L
2. Type 5. Gewinde-Teilung [mm] 9. Gesamtlänge TGS [mm]
Spindel: RPTS 5 900
3. Gewinde-Nenndurchmesser 6. Gewinde-Richtung 10. Spindelende 2
[mm] RH = Rechtsgewinde Standard-Endenform W
24
12. Sonderausführungen oder mit Zubehör
O= Nein
Bestellbeispiel: TGM LRM Tr 024 X 10 P 05 RH

1 Trapezgewindemutter 1. 2. 3. 4. 5. 6.

1. Produkt 3. Gewinde-Nenndurchmesser [mm] 5. Gewinde-Teilung [mm]
TGM = Trapezgewindemutter 24 5
2. Type 4. Gewinde-Steigung [mm] 6. Gewinde-Richtung
Mutter: LRM 10 RH = Rechtsgewinde

Die Struktur des SF
Bestellcodes: 1. 2. 3. 4. 5.
Spiralfederabdeckung
1. Produkt 3. Gesamtlänge [mm] 5. Einbaulage
SF = Spiralfederabdeckunug V = Vertikal
H = Horizontal
2. Kleinster Durchmesser D8 [mm] 4. Kleinste Länge L8 [mm]

Die Struktur des KW 42
Bestellcodes: 1. 2. 3.
Keilwelle
1. Produkt 2. Baugröße 3. Länge [mm]
KW = Keilwelle
