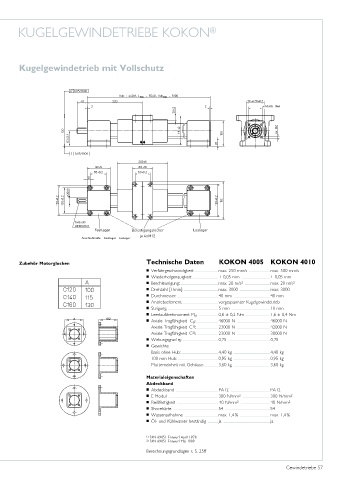

KUGELGEWINDETRIEBE KOKON ®

Kugelgewindetrieb mit Vollschutz

Festlager Befestigungslöcher Loslager
je 4xM12
Anschlußmaße Festlager = Loslager

Zubehör Motorglocken Technische Daten KOKON 4005 KOKON 4010
Verfahrgeschwindigkeit: max. 250 mm/s max. 500 mm/s
Wiederholgenauigkeit: ± 0,05 mm ± 0,05 mm
Beschleunigung: max. 20 m/s 2 max. 20 m/s 2
Drehzahl [1/min]: max. 3000 max. 3000
Durchmesser: 40 mm 40 mm
Antriebselement: vorgespannter Kugelgewindetrieb
Steigung: 5 mm 10 mm
Leerlaufdrehmoment M : 0,6 ± 0,2 Nm 1,6 ± 0,4 Nm
0
Axiale Tragfähigkeit C : 46000 N 46000 N
0
Axiale Tragfähigkeit C : 23000 N 42000 N
1)
Axiale Tragfähigkeit C : 23000 N 38000 N
2)
Wirkungsgrad η: 0,75 0,75
Gewichte
Basis ohne Hub: 4,40 kg 4,40 kg
100 mm Hub: 0,95 kg 0,95 kg
Mutterneinheit mit Gehäuse: 3,60 kg 3,60 kg
Materialeigenschaften
Abdeckband
Abdeckband PA12 PA12
E-Modul 300 N/mm 2 300 N/mm 2
Reißfestigkeit 40 N/mm 2 40 N/mm 2
Shorehärte 54 54
Wasseraufnahme max. 1,4 % max. 1,4 %
Öl- und Kühlwasser beständig ja ja

1) DIN 69051 Entwurf April 1978
2) DIN 69051 Entwurf Mai 1989
Berechnungsgrundlagen s. S. 25ff
