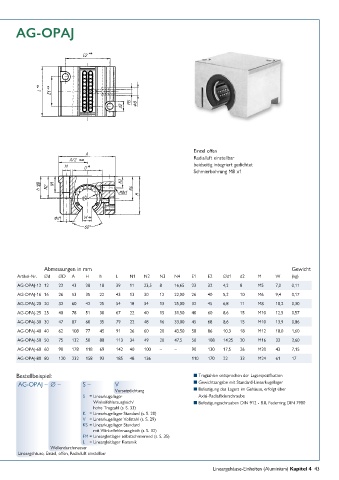

AG-OPAJ

Einzel offen
Radialluft einstellbar
beidseitig integriert gedichtet
Schmierbohrung M8 x1

Abmessungen in mm Gewicht
Artikel-Nr. ∅d ∅D A H h L N1 N2 N3 N4 E1 E2 ∅d1 d2 M W (kg)
AG-OPAJ-12 12 22 43 28 18 39 11 23,5 8 16,65 23 32 4,2 8 M5 7,0 0,11
AG-OPAJ-16 16 26 53 35 22 43 13 30 12 22,00 26 40 5,2 10 M6 9,4 0,17
AG-OPAJ-20 20 32 60 42 25 54 18 34 13 25,00 32 45 6,8 11 M8 10,2 0,30
AG-OPAJ-25 25 40 78 51 30 67 22 40 15 31,50 40 60 8,6 15 M10 12,5 0,57
AG-OPAJ-30 30 47 87 60 35 79 22 48 16 33,00 45 68 8,6 15 M10 13,9 0,86
AG-OPAJ-40 40 62 108 77 45 91 26 60 20 43,50 58 86 10,3 18 M12 18,0 1,60
AG-OPAJ-50 50 75 132 50 88 113 34 49 20 47,5 50 108 14,25 20 M16 33 2,60
AG-OPAJ-60 60 90 178 118 69 142 40 100 – – 90 130 17,5 26 M20 43 7,15
AG-OPAJ-80 80 120 232 158 93 185 48 136 – – 110 170 22 33 M24 61 17

Bestellbeispiel: n Tragzahlen entsprechen der Lagerspezifikation
AG-OPAJ – ∅ – S – V n Gewichtsangabe mit Standard-Linearkugellager
Vorsatzdichtung n Befestigung des Lagers im Gehäuse, erfolgt über
S = Linearkugellager Axial-Radialfixierschraube
Winkelfehler ausgleich/ n Befestigungsschrauben DIN 912 - 8.8, Federring DIN 7980
hohe Tragzahl (s. S. 33)
K = Linearkugellager Standard (s. S. 28)
V = Linearkugellager Vollstahl (s. S. 29)
KS = Linearkugellager Standard
mit Winkelfehlerausgleich (s. S. 32)
FM = Lineargleitlager selbstschmierend (s. S. 35)
L = Lineargleitlager Keramik
Wellendurchmesser
Lineargehäuse, Einzel, offen, Radialluft einstellbar

Lineargehäuse-Einheiten (Aluminium) Kapitel 4 43
