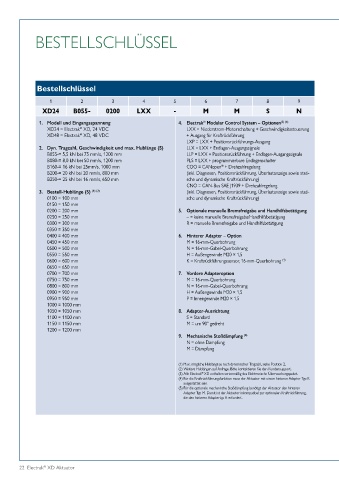

BESTELLSCHLÜSSEL

Bestellschlüssel

1 2 3 4 5 6 7 8 9
XD24 B055- 0200 LXX - M M S N

®
1. Modell und Eingangsspannung 4. Electrak Modular Control System – Optionen (3) (4)
XD24 = Electrak XD, 24 VDC LXX = Niederstrom-Motorschaltung + Geschwindigkeitssteuerung
®
®
XD48 = Electrak XD, 48 VDC + Ausgang für Kraftrückführung
LXP = LXX + Positionsrückführungs-Ausgang
2. Dyn. Tragzahl, Geschwindigkeit und max. Hublänge (S) LLX = LXX + Endlagen-Ausgangssignale
B055-= 5,5 kN bei 75 mm/s, 1200 mm LLP = LXX + Positionsrückführung + Endlagen-Ausgangssignale
B080-= 8,0 kN bei 50 mm/s, 1200 mm PLS = LXX + programmierbare Endlagenschalter
®
B160-= 16 kN bei 25mm/s, 1000 mm COO = CANopen + Drehzahlregelung
B200-= 20 kN bei 20 mm/s, 800 mm (inkl. Diagnosen, Positionsrückführung, Überlastanzeige sowie stati-
B250-= 25 kN bei 16 mm/s, 650 mm sche und dynamische Kraftrückführung)
CNO = CAN-Bus SAE J1939 + Drehzahlregelung
3. Bestell-Hublänge (S) (1) (2) (inkl. Diagnosen, Positionsrückführung, Überlastanzeige sowie stati-
0100 = 100 mm sche und dynamische Kraftrückführung)
0150 = 150 mm
0200 = 200 mm 5. Optionale manuelle Bremsfreigabe und Handhilfsbetätigung
0250 = 250 mm – = keine manuelle Bremsfreigabe/Handhilfsbetätigung
0300 = 300 mm R = manuelle Bremsfreigabe und Handhilfsbetätigung
0350 = 350 mm
0400 = 400 mm 6. Hinterer Adapter – Option
0450 = 450 mm M = 16-mm-Querbohrung
0500 = 500 mm N = 16-mm-Gabel-Querbohrung
0550 = 550 mm H = Außengewinde M20 × 1,5
0600 = 600 mm K = Kraftrückführungssensor, 16-mm-Querbohrung (4)
0650 = 650 mm
0700 = 700 mm 7. Vordere Adapteroption
0750 = 750 mm M = 16-mm-Querbohrung
0800 = 800 mm N = 16-mm-Gabel-Querbohrung
0900 = 900 mm H = Außengewinde M20 × 1,5
0950 = 950 mm P = Innengewinde M20 × 1,5
1000 = 1000 mm
1050 = 1050 mm 8. Adapter-Ausrichtung
1100 = 1100 mm S = Standard
1150 = 1150 mm M = um 90° gedreht
1200 = 1200 mm
9. Mechanische Stoßdämpfung (5)
N = ohne Dämpfung
M = Dämpfung

(1) Max. mögliche Hublänge je nach dynamischer Tragzahl, siehe Position 2.
(2) Weitere Hublängen auf Anfrage. Bitte kontaktieren Sie den Kundensupport.
®
(3) Alle Electrak XD enthalten serienmäßig das Elektronische Überwachungspaket.
(4) Für die Kraftrückführungsfunktion muss der Aktuator mit einem hinteren Adapter Typ K
ausgestattet sein.
(5) Für die optionale mechanische Stoßdämpfung benötigt der Aktuator den hinteren
Adapter Typ M. Damit ist der Aktuator inkompatibel zur optionalen Kraftrückführung,
die den hinteren Adaptertyp K erfordert.
