Page 21 - Thomson Electrak® XD Linearaktuator
P. 21

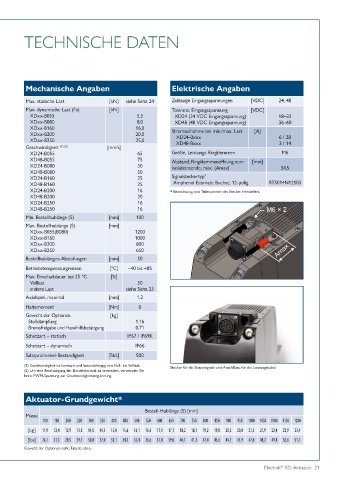

TECHNISCHE DATEN
Mechanische Angaben Elektrische Angaben
Max. statische Last [kN] siehe Seite 24 Zulässige Eingangsspannungen [VDC] 24, 48
Max. dynamische Last (Fx) [kN] Toleranz, Eingangsspannung [VDC]
XDxx-B055 5,5 XD24 (24 VDC Eingangsspannung) 18–32
XDxx-B080 8,0 XD48 (48 VDC Eingangsspannung) 36–60
XDxx-B160 16,0 Stromaufnahme bei min./max. Last [A]
XDxx-B200 20,0 XD24-Bxxx 6 / 28
XDxx-B250 25,0 XD48-Bxxx 3 / 14
Geschwindigkeit (1) (2) [mm/s]
XD24-B055 65 Größe, Leistungs-Ringklemmen M6
XD48-B055 75 Abstand, Ringklemmenöffnung zum [mm]
XD24-B080 50 Isolationsende, max. (Amax) 34,5
XD48-B080 50
XD24-B160 25 Signalsteckertyp *
XD48-B160 25 Amphenol Ecomate Buchse, 12-polig RTS014N12S03
XD24-B200 16 * Bezeichnung und Teilenummer des Stecker-Herstellers.
XD48-B200 20
XD24-B250 16
XD48-B250 16
Min. Bestellhublänge (S) [mm] 100
Max. Bestellhublänge (S) [mm]
XDxx-B055(B080) 1200
XDxx-B160 1000
XDxx-B200 800
XDxx-B250 650
Bestellhublängen-Abstufungen [mm] 50
Betriebstemperaturgrenzen [°C] –40 bis +85
Max. Einschaltdauer bei 25 °C [%]
Volllast 50
andere Last siehe Seite 25
Axialspiel, maximal [mm] 1,2
Haltemoment [Nm] 0
Gewicht der Optionen [kg]
Stoßdämpfung 1,16
Bremsfreigabe und Handhilfsbetätigung 0,71
Schutzart – statisch IP67 / IP69K
Schutzart – dynamisch IP66
Salzsprühnebel-Beständigkeit [Std.] 500
(1) Geschwindigkeit ist konstant und lastunabhängig von Null- bis Volllast. Stecker für die Steuersignale und Anschlüsse für die Leistungskabel.
(2) Um eine Beschädigung der Bordelektronik zu vermeiden, verwenden Sie
keine PWM-Spannung zur Geschwindigkeitsregulierung.
Aktuator-Grundgewicht*
Bestell-Hublänge (S) [mm]
Masse
100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
[kg] 11,9 12,4 12,9 13,5 14,0 14,5 15,0 15,6 16,1 16,6 17,1 17,7 18,2 18,7 19,2 19,8 20,3 20,8 21,3 21,9 22,4 22,9 23,4
[lbs] 26,1 27,3 28,5 29,7 30,8 32,0 33,1 34,3 35,4 36,6 37,8 39,0 40,1 41,3 42,4 43,6 44,7 45,9 47,0 48,2 49,4 50,6 51,7
Gewicht der Optionen siehe Tabelle oben.
Electrak XD Aktuator 21
®
