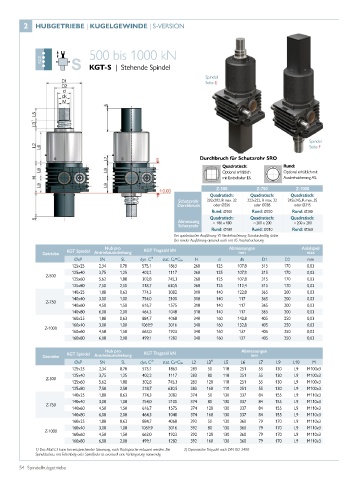

Page 54 - Spindelhubgetriebe

2 HUBGETRIEBE | KUGELGEWINDE | S-VERSION

500 bis 1000 kN
KGT KGT
KGT-S | Stehende Spindel
Spindel
Seite E

1)

Spindel
Seite F
Durchbruch für Schutzrohr SRO
Quadratisch: Rund:
Optional erhältlich Optional erhältlich mit
mit Endschalter ES. Ausdrehsicherung AS.

Z-500 Z-750 Z-1000
Quadratisch: Quadratisch: Quadratisch:
Schutzrohr 202x202, R max. 32 222x222, R max. 32 245x245, R max. 35
Durchbruch oder Ø256 oder Ø285 oder Ø315
Rund: Ø200 Rund: Ø320 Rund: Ø280
Quadratisch: Quadratisch: Quadratisch:
Abmessung ■■ 180 x 180 ■■ 200 x 200 ■■ 200 x 200
Schutzrohr
Rund: Ø180 Rund: Ø210 Rund: Ø260
Bei quadratischer Ausführung VS Verdrehsicherung Standardmäßig dabei.
Bei runder Ausführung optional auch mit AS Ausdrehsicherung.
Hub pro Abmessungen Axialspiel
KGT Spindel KGT Tragzahl kN
Getriebe Antriebsumdrehung mm max
ØxP SN SL dyn. C²⁾ stat. C0=C0a H d dk D1 D2 mm
125x25 2,34 0,78 575,1 1863 260 125 107,8 315 170 0,03
125x40 3,75 1,25 402,2 1117 260 125 107,8 315 170 0,03
Z-500
125x60 5,62 1,88 302,8 745,3 260 125 107,8 315 170 0,03
125x80 7,50 2,50 218,7 630,5 260 125 112,4 315 170 0,03
140x25 1,88 0,63 774,3 3082 310 140 122,8 365 200 0,03
140x40 3,00 1,00 754,0 2100 310 140 117 365 200 0,03
Z-750
140x60 4,50 1,50 616,7 1575 310 140 117 365 200 0,03
140x80 6,00 2,00 464,3 1048 310 140 117 365 200 0,03
160x25 1,88 0,63 884,7 4068 340 160 142,8 405 250 0,03
160x40 3,00 1,00 1069,9 3016 340 160 132,8 405 250 0,03
Z-1000
160x60 4,50 1,50 663,0 1923 340 160 137 405 250 0,03
160x80 6,00 2,00 499,1 1282 340 160 137 405 250 0,03
Hub pro Abmessungen
KGT Spindel KGT Tragzahl kN
Getriebe Antriebsumdrehung mm
ØxP SN SL dyn. C²⁾ stat. C0=C0a L2 L3¹⁾ L5 L6 L7 L9 L10 M
125x25 2,34 0,78 575,1 1863 283 50 118 251 55 130 L9 M100x3
125x40 3,75 1,25 402,2 1117 283 80 118 251 55 130 L9 M100x3
Z-500
125x60 5,62 1,88 302,8 745,3 283 120 118 251 55 130 L9 M100x3
125x80 7,50 2,50 218,7 630,5 283 160 118 251 55 130 L9 M100x3
140x25 1,88 0,63 774,3 3082 374 50 130 337 84 155 L9 M110x3
140x40 3,00 1,00 754,0 2100 374 80 130 337 84 155 L9 M110x3
Z-750
140x60 4,50 1,50 616,7 1575 374 120 130 337 84 155 L9 M110x3
140x80 6,00 2,00 464,3 1048 374 160 130 337 84 155 L9 M110x3
160x25 1,88 0,63 884,7 4068 392 50 130 360 79 170 L9 M110x3
160x40 3,00 1,00 1069,9 3016 392 80 130 360 79 170 L9 M110x3
Z-1000
160x60 4,50 1,50 663,0 1923 392 120 130 360 79 170 L9 M110x3
160x80 6,00 2,00 499,1 1282 392 160 130 360 79 170 L9 M110x3
1) Das Maß L3 kann bei entsprechender Steuerung, nach Rücksprache reduziert werden. Bei 2) Dynamische Tragzahl nach DIN ISO 3408
Spindelschutz mit Faltenbalg oder Spiralfeder ist eventuell eine Verlängerung notwendig.

54 Spindelhubgetriebe
