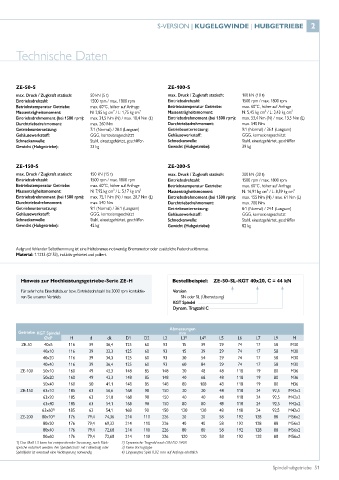

Page 51 - Spindelhubgetriebe

S-VERSION | KUGELGWINDE | HUBGETRIEBE 2

Technische Daten

ZE-50-S ZE-100-S
max. Druck / Zugkraft statisch: 50 kN (5 t) max. Druck / Zugkraft statisch: 100 kN (10 t)
Eintriebsdrehzahl: 1500 rpm / max. 1800 rpm Eintriebsdrehzahl: 1500 rpm / max. 1800 rpm
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage
Massenträgheitsmoment: N: 2,85 kg cm² / L: 1,75 kg cm² Massenträgheitsmoment: N: 5,45 kg cm² / L: 3,43 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 31,5 Nm (N) / max. 10,4 Nm (L) Eintriebsdrehmoment (bei 1500 rpm): max. 53,4 Nm (N) / max. 13,5 Nm (L)
Durchtriebsdrehmoment: max. 260 Nm Durchtriebsdrehmoment: max. 540 Nm
Getriebeuntersetzung: 7:1 (Normal) / 28:1 (Langsam) Getriebeuntersetzung: 9:1 (Normal) / 36:1 (Langsam)
Gehäusewerkstoff: GGG, korrosionsgeschützt Gehäusewerkstoff: GGG, korrosionsgeschützt
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen Schneckenwelle: Stahl, einsatzgehärtet, geschliffen
Gewicht (Hubgetriebe): 23 kg Gewicht (Hubgetriebe): 39 kg

ZE-150-S ZE-200-S
max. Druck / Zugkraft statisch: 150 kN (15 t) max. Druck / Zugkraft statisch: 200 kN (20 t)
Eintriebsdrehzahl: 1500 rpm / max. 1800 rpm Eintriebsdrehzahl: 1500 rpm / max. 1800 rpm
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage
Massenträgheitsmoment: N: 7,92 kg cm² / L: 5,17 kg cm² Massenträgheitsmoment: N: 16,91 kg cm² / L: 8,59 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 75,1 Nm (N) / max. 20,7 Nm (L) Eintriebsdrehmoment (bei 1500 rpm): max. 155 Nm (N) / max. 61 Nm (L)
Durchtriebsdrehmoment: max. 540 Nm Durchtriebsdrehmoment: max. 700 Nm
Getriebeuntersetzung: 9:1 (Normal) / 36:1 (Langsam) Getriebeuntersetzung: 8:1 (Normal) / 24:1 (Langsam)
Gehäusewerkstoff: GGG, korrosionsgeschützt Gehäusewerkstoff: GGG, korrosionsgeschützt
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen Schneckenwelle: Stahl, einsatzgehärtet, geschliffen
Gewicht (Hubgetriebe): 42 kg Gewicht (Hubgetriebe): 82 kg

Aufgrund fehlender Selbsthemmung ist eine Haltebremse notwendig: Bremsmotor oder zusätzliche Federdruckbremse.
Material: 1.1213 (Cf 53), induktiv gehärtet und poliert.

Hinweis zur Hochleistungsgetriebe-Serie ZE-H Bestellbeispiel: ZE-50-SL-KGT 40x20, C = 44 kN
Für sehr hohe Einschaltdauer bzw. Eintriebsdrehzahl bis 3000 rpm kontaktie- Version
ren Sie unseren Vertrieb. SN oder SL (Übersetzung)
KGT Spindel
Dynam. Tragzahl C

Abmessungen
Getriebe KGT Spindel mm
ØxP H d dk D1 D2 L2 L3 1) L4 1) L5 L6 L7 L9 M
ZE-50 40x5 116 39 36,4 125 60 93 15 39 29 74 17 58 M30
40x10 116 39 33,3 125 60 93 15 39 29 74 17 58 M30
40x20 116 39 34,3 125 60 93 30 54 29 74 17 58 M30
40x40 116 39 36,4 125 60 93 60 84 29 74 17 58 M30
ZE-100 50x10 160 49 43,3 148 85 148 20 48 48 118 19 80 M36
50x20 160 49 43,3 148 85 148 40 68 48 118 19 80 M36
50x40 160 50 41,1 148 85 148 80 108 48 118 19 80 M36
ZE-150 63x10 185 63 56,6 168 90 150 20 20 48 118 24 92,5 M42x2
63x20 185 63 51,8 168 90 150 40 40 48 118 24 92,5 M42x2
63x40 185 63 54,1 168 90 150 80 80 48 118 24 92,5 M42x2
63x60 3) 185 63 54,1 168 90 150 120 120 48 118 24 92,5 M42x2
ZE-200 80x10 3) 176 79,4 74,36 214 110 226 20 20 58 192 128 88 M56x2
80x20 176 79,4 69,32 214 110 226 40 40 58 192 128 88 M56x2
80x40 176 79,4 72,68 214 110 226 80 80 58 192 128 88 M56x2
80x60 176 79,4 72,68 214 110 226 120 120 58 192 128 88 M56x2
1) Das Maß L3 kann bei entsprechender Steuerung, nach Rück- 2) Dynamische Tragzahl nach DIN ISO 3408
sprache reduziert werden. Bei Spindelschutz mit Faltenbalg oder 3) Keine Vorzugstype
Spiralfeder ist eventuell eine Verlängerung notwendig. 4) Eingeengtes Spiel 0,02 mm auf Anfrage erhältlich

Spindelhubgetriebe 51
