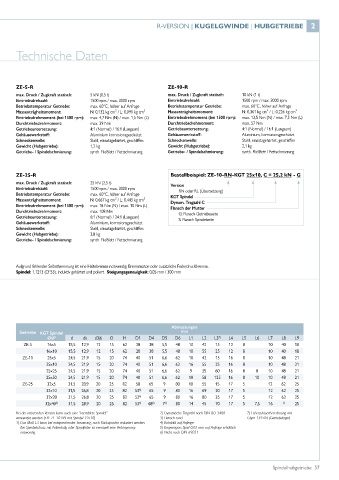

Page 57 - Spindelhubgetriebe

R-VERSION | KUGELGWINDE | HUBGETRIEBE 2

Technische Daten

ZE-5-R ZE-10-R
max. Druck / Zugkraft statisch: 5 kN (0,5 t) max. Druck / Zugkraft statisch: 10 kN (1 t)
Eintriebsdrehzahl: 1500 rpm / max. 3000 rpm Eintriebsdrehzahl: 1500 rpm / max. 3000 rpm
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage
Massenträgheitsmoment: N: 0,132 kg cm² / L: 0,091 kg cm² Massenträgheitsmoment: N: 0,361 kg cm² / L: 0,226 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 4,7 Nm (N) / max. 1,5 Nm (L) Eintriebsdrehmoment (bei 1500 rpm): max. 13,5 Nm (N) / max. 7,5 Nm (L)
Durchtriebsdrehmoment: max. 39 Nm Durchtriebsdrehmoment: max. 57 Nm
Getriebeuntersetzung: 4:1 (Normal) / 16:1 (Langsam) Getriebeuntersetzung: 4:1 (Normal) / 16:1 (Langsam)
Gehäusewerkstoff: Aluminium korrosionsgeschützt Gehäusewerkstoff: Aluminium, korrosionsgeschützt
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen Schneckenwelle: Stahl, einsatzgehärtet, geschliffen
Gewicht (Hubgetriebe): 1,2 kg Gewicht (Hubgetriebe): 2,1 kg
Getriebe- / Spindelschmierung: synth. Fließfett / Fettschmierung Getriebe- / Spindelschmierung: synth. Fließfett / Fettschmierung

ZE-25-R Bestellbeispiel: ZE-10-RN-KGT 25x10, C = 25,2 kN - G
max. Druck / Zugkraft statisch: 25 kN (2,5 t) Version
Eintriebsdrehzahl: 1500 rpm / max. 3000 rpm RN oder RL (Übersetzung)
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage KGT Spindel
Massenträgheitsmoment: N: 0,667 kg cm² / L: 0,443 kg cm² Dynam. Tragzahl C
Eintriebsdrehmoment (bei 1500 rpm): max. 18 Nm (N) / max. 10 Nm (L) Flansch der Mutter
Durchtriebsdrehmoment: max. 108 Nm G: Flansch Getriebeseite
Getriebeuntersetzung: 6:1 (Normal) / 24:1 (Langsam) S: Flansch Spindelseite
Gehäusewerkstoff: Aluminium, korrosionsgeschützt
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen
Gewicht (Hubgetriebe): 3,8 kg
Getriebe- / Spindelschmierung: synth. Fließfett / Fettschmierung

Aufgrund fehlender Selbsthemmung ist eine Haltebremse notwendig: Bremsmotor oder zusätzliche Federdruckbremse.
Spindel: 1.1213 (Cf 53), induktiv gehärtet und poliert. Steigungsgenauigkeit: 0,05 mm / 300 mm

Abmessungen
Getriebe KGT Spindel mm
ØxP d dk d3j6 O H D1 D4 D5 D6 L1 L2 L3 1) L4 L5 L6 L7 L8 L9
ZE-5 16x5 15,5 12,9 12 15 62 28 38 5,5 48 10 42 15 12 8 10 40 18
16x10 15,5 12,9 12 15 62 28 38 5,5 48 10 55 25 12 8 10 40 18
ZE-10 25x5 24,5 21,9 15 20 74 40 51 6,6 62 10 42 15 16 8 10 48 21
25x10 24,5 21,9 15 20 74 40 51 6,6 62 16 55 25 16 8 10 48 21
25x25 24,5 21,9 15 20 74 40 51 6,6 62 9 35 60 16 8 8 10 48 21
25x50 24,5 21,9 15 20 74 40 51 6,6 62 10 58 125 16 8 10 10 48 21
ZE-25 32x5 31,5 28,9 20 25 82 50 65 9 80 10 55 15 17 5 12 62 25
32x10 31,5 26,8 20 25 82 53 6) 65 9 80 16 69 20 17 5 12 62 25
32x20 31,5 26,8 20 25 82 53 6) 65 9 80 16 80 35 17 5 12 62 25
32x40 3) 31,5 28,9 20 25 82 53 6) 68 6) 7 6) 80 14 45 70 17 5 7,5 16 3) 25
Bei der rotierenden Version kann auch eine “verstärkte Spindel” 2) Dynamische Tragzahl nach DIN ISO 3408 7) Lebensdauerberechnung mit
verwendet werden (z.B: ZE-10-RN mit Spindel 32x10) 3) Flansch rund Cdym 159 kN (Getriebelager)
1) Das Maß L3 kann bei entsprechender Steuerung, nach Rücksprache reduziert werden. 4) Bohrbild auf Anfrage
Bei Spindelschutz mit Faltenbalg oder Spiralfeder ist eventuell eine Verlängerung 5) Eingeengtes Spiel 0,02 mm auf Anfrage erhältlich
notwendig. 6) Nicht nach DIN 69051

Spindelhubgetriebe 57
