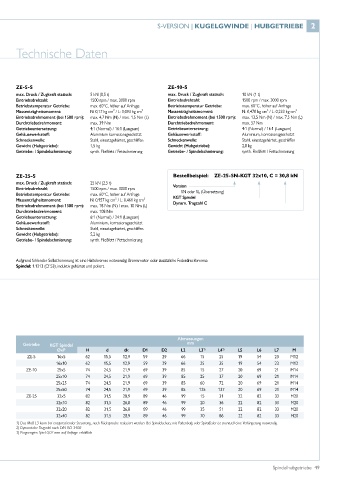

S-VERSION | KUGELGWINDE | HUBGETRIEBE 2

Technische Daten

ZE-5-S ZE-10-S
max. Druck / Zugkraft statisch: 5 kN (0,5 t) max. Druck / Zugkraft statisch: 10 kN (1 t)
Eintriebsdrehzahl: 1500 rpm / max. 3000 rpm Eintriebsdrehzahl: 1500 rpm / max. 3000 rpm
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage
Massenträgheitsmoment: N: 0,17 kg cm² / L: 0,093 kg cm² Massenträgheitsmoment: N: 0,478 kg cm² / L: 0,233 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 4,7 Nm (N) / max. 1,5 Nm (L) Eintriebsdrehmoment (bei 1500 rpm): max. 13,5 Nm (N) / max. 7,5 Nm (L)
Durchtriebsdrehmoment: max. 39 Nm Durchtriebsdrehmoment: max. 57 Nm
Getriebeuntersetzung: 4:1 (Normal) / 16:1 (Langsam) Getriebeuntersetzung: 4:1 (Normal) / 16:1 (Langsam)
Gehäusewerkstoff: Aluminium korrosionsgeschützt Gehäusewerkstoff: Aluminium, korrosionsgeschützt
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen Schneckenwelle: Stahl, einsatzgehärtet, geschliffen
Gewicht (Hubgetriebe): 1,5 kg Gewicht (Hubgetriebe): 2,8 kg
Getriebe- / Spindelschmierung: synth. Fließfett / Fettschmierung Getriebe- / Spindelschmierung: synth. Fließfett / Fettschmierung

ZE-25-S Bestellbeispiel: ZE-25-SN-KGT 32x10, C = 30,8 kN
max. Druck / Zugkraft statisch: 25 kN (2,5 t) Version
Eintriebsdrehzahl: 1500 rpm / max. 3000 rpm SN oder SL (Übersetzung)
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage KGT Spindel
Massenträgheitsmoment: N: 0,957 kg cm² / L: 0,461 kg cm² Dynam. Tragzahl C
Eintriebsdrehmoment (bei 1500 rpm): max. 18 Nm (N) / max. 10 Nm (L)
Durchtriebsdrehmoment: max. 108 Nm
Getriebeuntersetzung: 6:1 (Normal) / 24:1 (Langsam)
Gehäusewerkstoff: Aluminium, korrosionsgeschützt
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen
Gewicht (Hubgetriebe): 5,2 kg
Getriebe- / Spindelschmierung: synth. Fließfett / Fettschmierung

Aufgrund fehlender Selbsthemmung ist eine Haltebremse notwendig: Bremsmotor oder zusätzliche Federdruckbremse.
Spindel: 1.1213 (Cf 53), induktiv gehärtet und poliert.

Abmessungen
Getriebe KGT Spindel mm
ØxP H d dk D1 D2 L2 L3 1) L4 1) L5 L6 L7 M
ZE-5 16x5 62 15,5 12,9 59 29 66 15 25 19 54 23 M12
16x10 62 15,5 12,9 59 29 66 25 35 19 54 23 M12
ZE-10 25x5 74 24,5 21,9 69 39 85 15 27 20 69 21 M14
25x10 74 24,5 21,9 69 39 85 25 37 20 69 21 M14
25x25 74 24,5 21,9 69 39 85 60 72 20 69 21 M14
25x50 74 24,5 21,9 69 39 85 125 137 20 69 21 M14
ZE-25 32x5 82 31,5 28,9 89 46 99 15 31 22 82 33 M20
32x10 82 31,5 26,8 89 46 99 20 36 22 82 33 M20
32x20 82 31,5 26,8 89 46 99 35 51 22 82 33 M20
32x40 82 31,5 28,9 89 46 99 70 86 22 82 33 M20
1) Das Maß L3 kann bei entsprechender Steuerung, nach Rücksprache reduziert werden. Bei Spindelschutz mit Faltenbalg oder Spiralfeder ist eventuell eine Verlängerung notwendig.
2) Dynamische Tragzahl nach DIN ISO 3408
3) Eingeengtes Spiel 0,02 mm auf Anfrage erhältlich
